Олег,Николай говорит о креплении стропила,а не о связи 200 мм гвоздем балок между собой.onozdrachoff писал(а):Когда гвоздь подвылез с одной стороны и лопнул с другой, то это статически определимая балка со степенью 2 с неподвижным и неподвижным шарниром. А в исправном состоянии это все-таки глухая заделка. Видимо и нагрузка на балку распределяется по-разному в первом и втором случае. Вот я и не помню, что и как считать даже с монолитной балкой, а с составной в моей голове совсем все плохо![]()
![]()
Срочный вопрос по нагрузкам на балку
Обсуждения на тему строительства дома
- Среднеазиат
- Творец
- Сообщения: 2994
- Зарегистрирован: 14 июл 2014, 06:28
- Откуда:: Тверская область.
- Благодарил (а): 2611 раз
- Поблагодарили: 2198 раз
Срочный вопрос по нагрузкам на балку
Сообщение Среднеазиат » 23 фев 2017, 16:03
Хочешь,чтоб было хорошо-сделай сам!!!
Среднеазиат
- onozdrachoff
- Творец
- Сообщения: 6204
- Зарегистрирован: 01 янв 2016, 17:18
- Откуда:: Вологда
- Благодарил (а): 6486 раз
- Поблагодарили: 5803 раза
Срочный вопрос по нагрузкам на балку
Сообщение onozdrachoff » 23 фев 2017, 16:15
Смотри , Шамиль; при расчете балок в сопромате есть следующие три вида опор: шарнир подвижный, который под нагрузкой дает возможность смещения балки по горизонту и угловое смещение, неподвижный шарнир, который позволяет только угловое смещение(вращение) и глухая заделка, при которой ничего никуда не движется . Фишка в том, что балка будет испытывать совершенно разные воздействия на себя при разном типе крепления, т.е в одном случае она сдвинется без проблем в одну сторону (подвижный шарнир), в другом повернется и прогнется (неподвижный шарнир), а при глухой заделке напряжется-натянется и лопнет в точке крепления. Константиныч, где я неправ?
БОГИ ГЛАГОЛЯТ ТВОРЯША
onozdrachoff
- Среднеазиат
- Творец
- Сообщения: 2994
- Зарегистрирован: 14 июл 2014, 06:28
- Откуда:: Тверская область.
- Благодарил (а): 2611 раз
- Поблагодарили: 2198 раз
Срочный вопрос по нагрузкам на балку
Сообщение Среднеазиат » 23 фев 2017, 16:26
Олег,почему повернется?Скрипить шпильками два бруса 180×180, конечно небольшая подвижка будет между брусьями ,но не криминально.
Хочешь,чтоб было хорошо-сделай сам!!!
Среднеазиат
- onozdrachoff
- Творец
- Сообщения: 6204
- Зарегистрирован: 01 янв 2016, 17:18
- Откуда:: Вологда
- Благодарил (а): 6486 раз
- Поблагодарили: 5803 раза
Срочный вопрос по нагрузкам на балку
Сообщение onozdrachoff » 23 фев 2017, 16:41
В расчете и стараются понять не случится ли криминального случая. Вот умозрительно представь: на крайней опоре балка повернулась, т.е сбросила нагрузку, а куда? Правильно, на соседнюю точку опоры, что не повернулась пошла двойная нагрузка и и балочка хрясь и пополам



БОГИ ГЛАГОЛЯТ ТВОРЯША
onozdrachoff
- Среднеазиат
- Творец
- Сообщения: 2994
- Зарегистрирован: 14 июл 2014, 06:28
- Откуда:: Тверская область.
- Благодарил (а): 2611 раз
- Поблагодарили: 2198 раз
Срочный вопрос по нагрузкам на балку
Сообщение Среднеазиат » 23 фев 2017, 16:53
Николай у нас в авторитете!!!Грамотный и подкованный!!!!Побольше бы таких!!!Ждем Николая,мне очень интересны его посты!!!
Хочешь,чтоб было хорошо-сделай сам!!!
Среднеазиат
- Smiler
- Администратор
- Сообщения: 1034
- Зарегистрирован: 16 июн 2014, 14:18
- Благодарил (а): 57 раз
- Поблагодарили: 256 раз
Срочный вопрос по нагрузкам на балку
Сообщение Smiler » 23 фев 2017, 17:27
Вы тут "сопроматчики")))
Я читаю и нифига не понимаю. Я правильно конструкцию делаю?)
Кстати полубрус-стропилу я буду крепить у мауэрлату и прогону через запил и шкантами, сечение 90 вроде позволяет вставить 28ми шкант. Плюс скоба 10мм длиной 200мм.
Мне бы от спецов услышать успокоение или критику:)
А то вы тут умные вещи пишите, которые только вы и понимаете))
Я читаю и нифига не понимаю. Я правильно конструкцию делаю?)
Кстати полубрус-стропилу я буду крепить у мауэрлату и прогону через запил и шкантами, сечение 90 вроде позволяет вставить 28ми шкант. Плюс скоба 10мм длиной 200мм.
Мне бы от спецов услышать успокоение или критику:)
А то вы тут умные вещи пишите, которые только вы и понимаете))
Smiler
Па 100
- onozdrachoff
- Творец
- Сообщения: 6204
- Зарегистрирован: 01 янв 2016, 17:18
- Откуда:: Вологда
- Благодарил (а): 6486 раз
- Поблагодарили: 5803 раза
Срочный вопрос по нагрузкам на балку
Сообщение onozdrachoff » 23 фев 2017, 18:08
Дмитрий, а где взял такой узел? На него бы глянуть. Шкант насквозь или слепой? и куда бъется скоба?Smiler писал(а): Вы тут "сопроматчики")))
Я читаю и нифига не понимаю. Я правильно конструкцию делаю?)
Кстати полубрус-стропилу я буду крепить у мауэрлату и прогону через запил и шкантами, сечение 90 вроде позволяет вставить 28ми шкант. Плюс скоба 10мм длиной 200мм.
Мне бы от спецов услышать успокоение или критику:)
А то вы тут умные вещи пишите, которые только вы и понимаете))
БОГИ ГЛАГОЛЯТ ТВОРЯША
onozdrachoff
Smiler
- onozdrachoff
- Творец
- Сообщения: 6204
- Зарегистрирован: 01 янв 2016, 17:18
- Откуда:: Вологда
- Благодарил (а): 6486 раз
- Поблагодарили: 5803 раза
Срочный вопрос по нагрузкам на балку
Сообщение onozdrachoff » 24 фев 2017, 08:39
Дмитрий, если бы шкант не прорезал верхнюю треть стропилины почти на треть ширины 27 мм, я бы сказал, что нормально, но делать зуб со слепым отверстием нереально технологически, поэтому сделай проще: вместо шканта гвоздь 250х8 или 300х9, через стропилину сквозное засверливание с забиванием в мауэрлат. Сверло 8х250 мм -318 руб , гвозди 120-150 руб/кг. Эффект тот же.

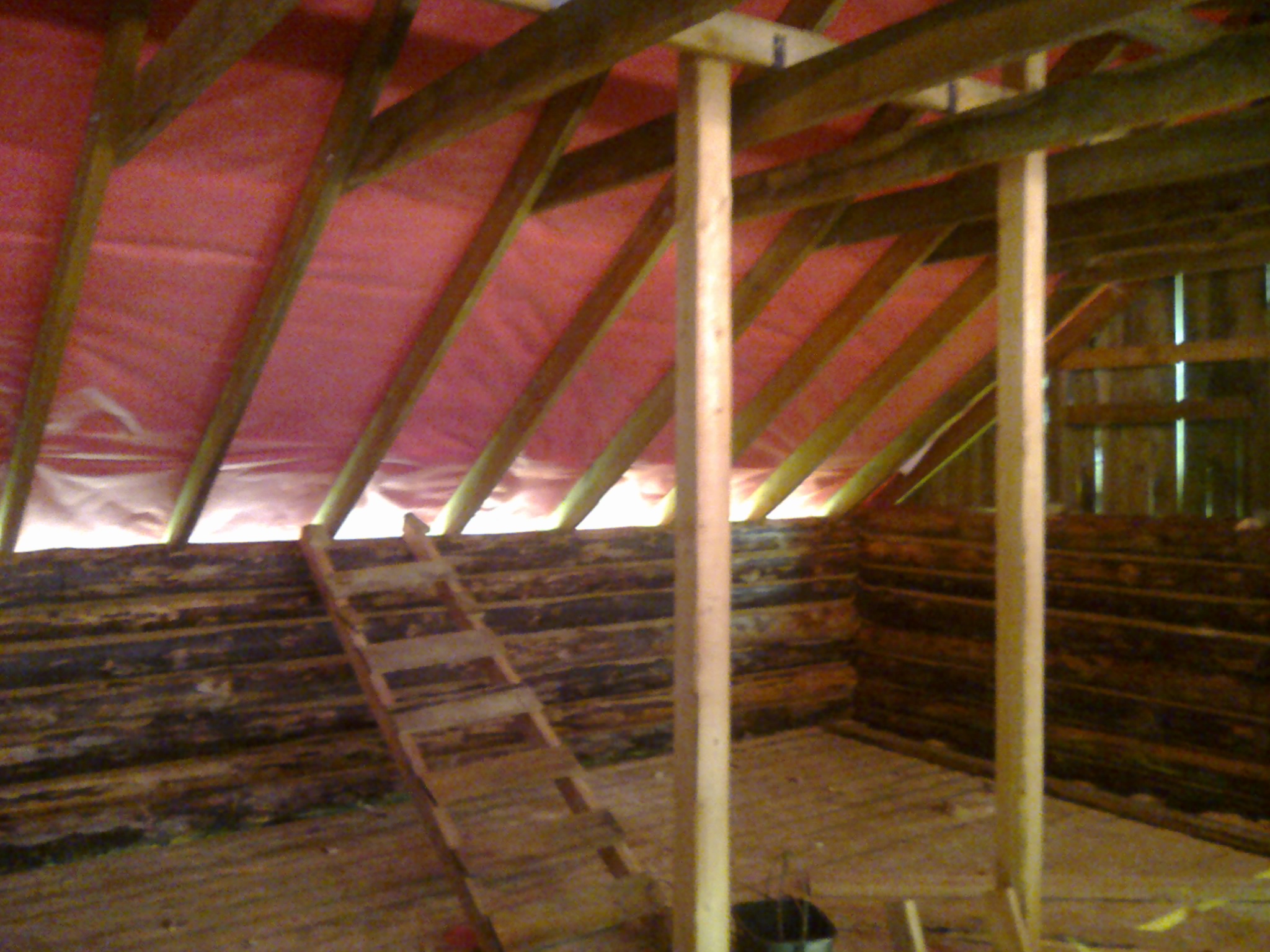

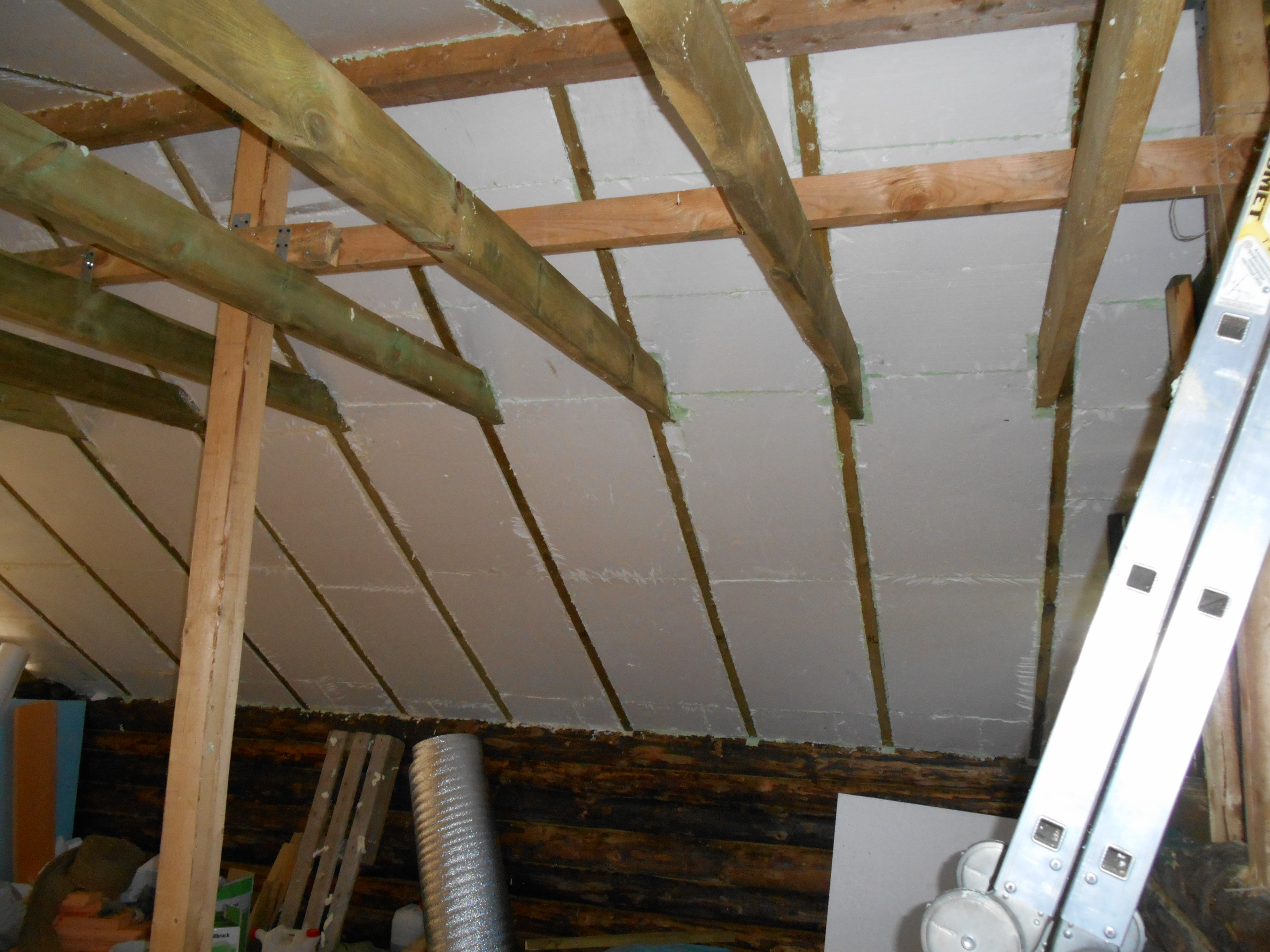

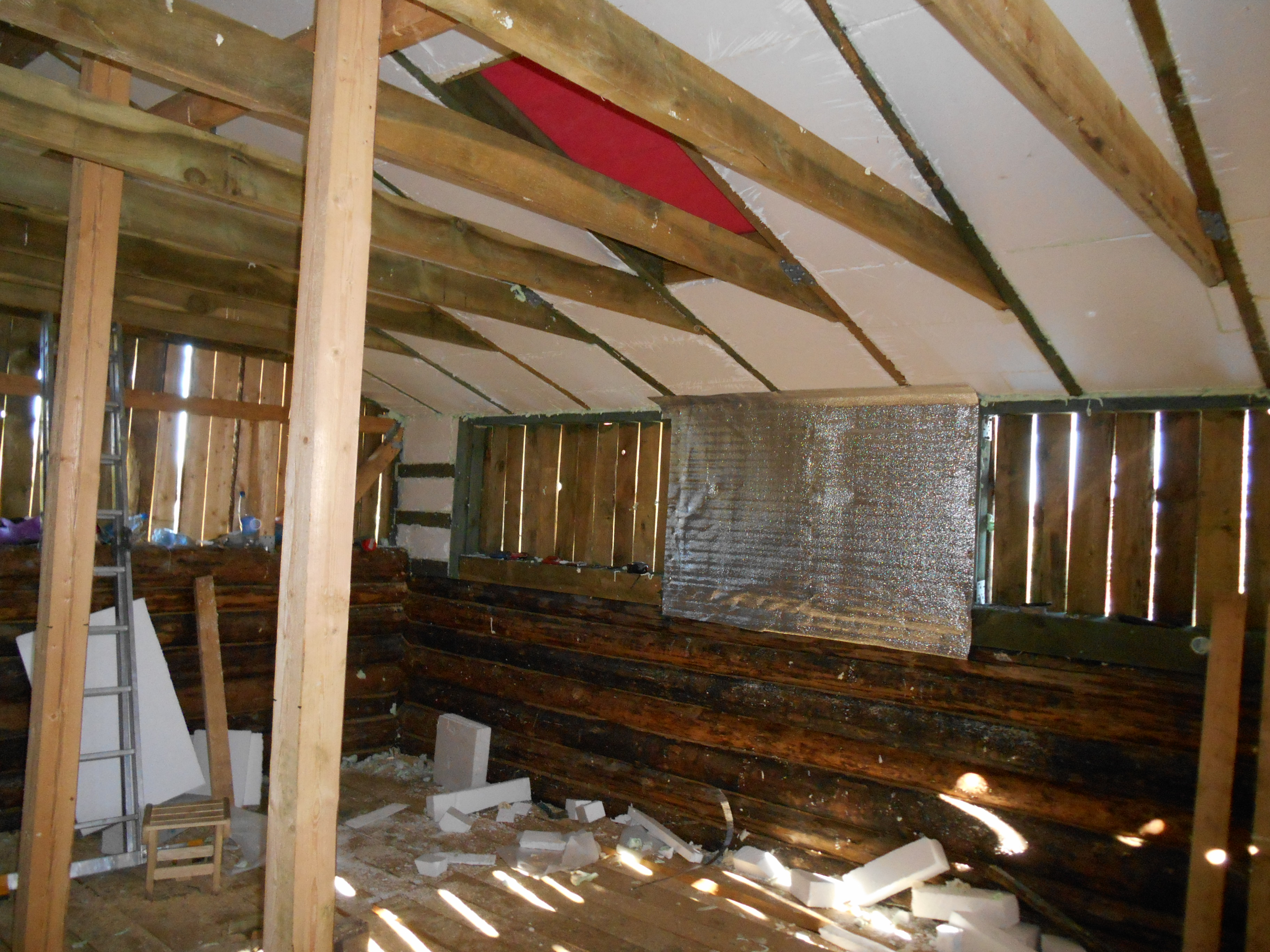

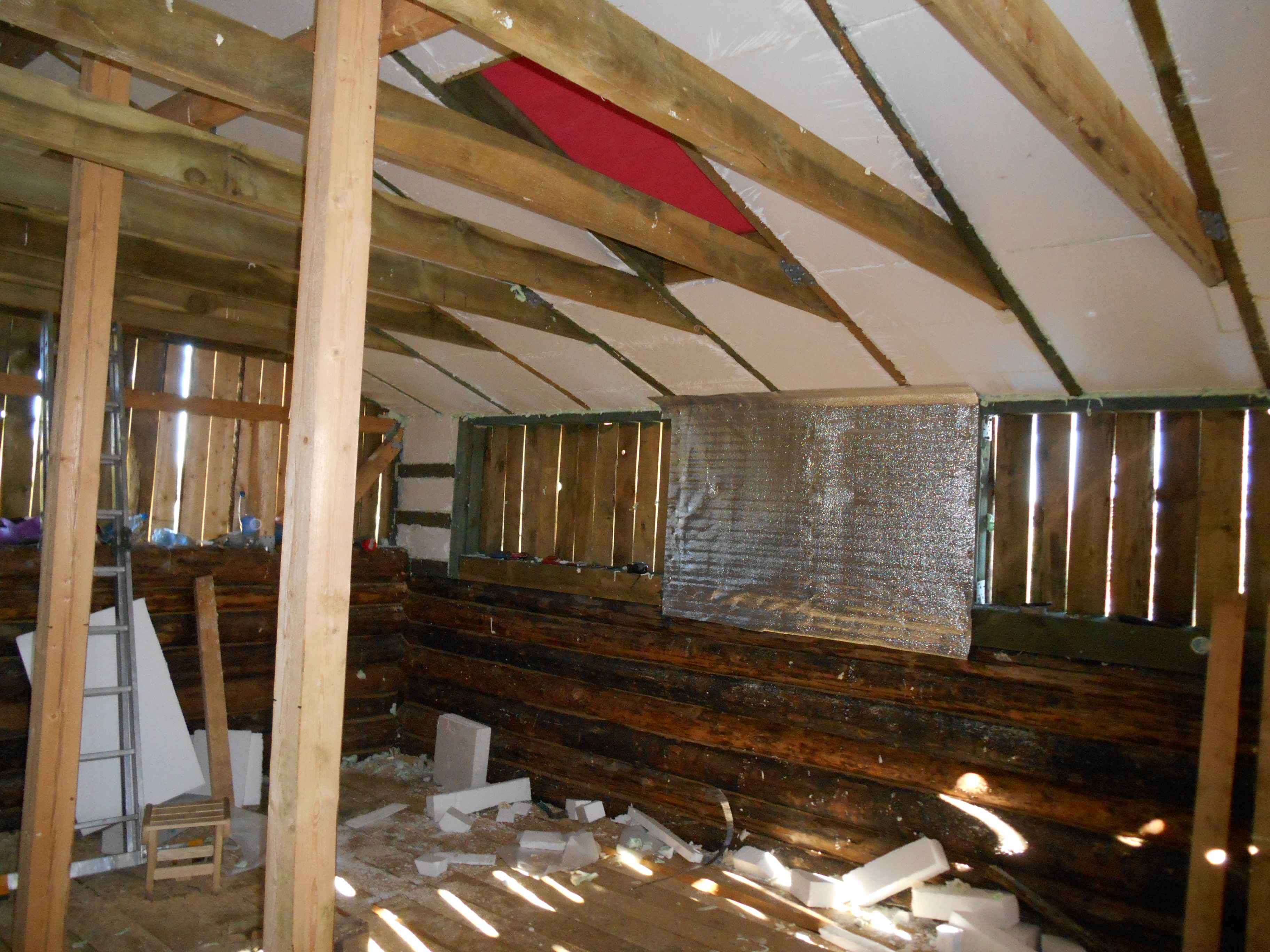

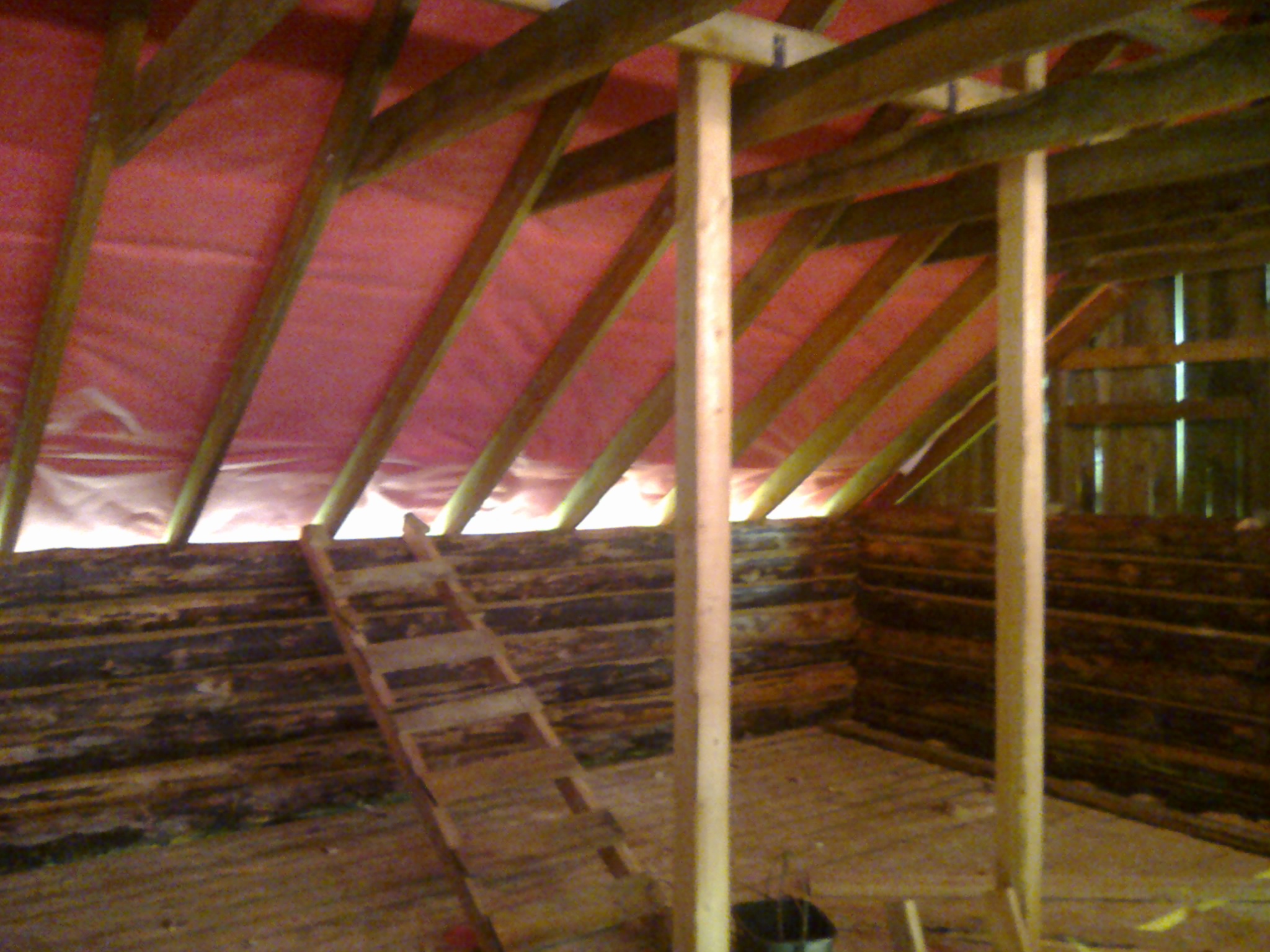

У меня так, только лага 150х50, да гвоздь 200 и вместо скоб уголки.
БОГИ ГЛАГОЛЯТ ТВОРЯША
onozdrachoff
