подскажите с шагом стропил

#1

Сообщение Smiler » 08 ноя 2016, 07:01

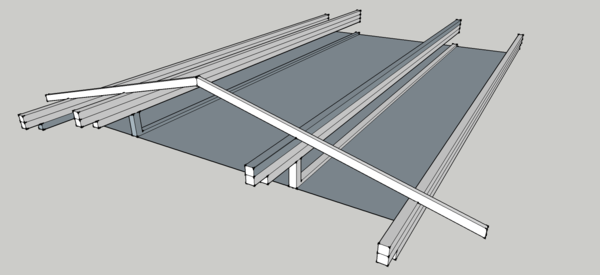

вот такую конструкцию планирую по двускатке.
наклон 18-20гр.
ширина между мауэрлатом и прогоном - 4 метра.
стропильная нога сечение 180х90мм.
т.к. свес около 1,2-1,4м, то нога опирается на мауэрлат и заканчивается на прогоне. С того места до конька наращивается доской 180х50 с двух сторон полубруса-ноги. Упираются в висячий в воздухе конек.
высота по коньку около 2 метров.
прогоны и мауэрлаты из тройного бруса 180х180 выложенных в высоту. под прогонами столбик около метра.

покрытие крыши планировал под ЦПЧ. сейчас смотрю бюджетнее на шифер цветной.

размер чердака: длина: 14м+2,8м на выступы-светы
ширина - 11м + 2,5м на свесы.

Планировал шаг стропил 1,1м.
что-то засомневался..
Помогите рассчитать какой необходим шаг стропил.
Вложения

Аватара пользователя
Niucya
Мастер
Сообщения: 369
Зарегистрирован: 09 июл 2014, 14:34
Откуда:: Павлодар, Казахстан
Благодарил (а): 267 раз
Поблагодарили: 257 раз

подскажите с шагом стропил

#2

Сообщение Niucya » 08 ноя 2016, 07:32

Я, конечно, не спец, но сечение 180*90 не самое стандартное - замучаешься искать или самому делать, проще найти 200*100. Прогоны, ИМХО, лучше сделать в виде фермы - нагрузку держит лучше. Шаг стропил определяется сбором нагрузок на стропильную систему - калькулятор стропильных систем в помощь, я сама по нему считала (ссылку, если надо, найду). Учитывай, что черепица или шифер предполагают бОльшую нагрузку, чем МЧ, соответственно, и шаг стропил меньше (не забудь обрешетку под шифер 50х50, шаг 50 в нагрузки добавить). Если просто каркасник, то, по-моему там есть условие, что стропила идут одним шагом с шагом стоек. Все ИМХО, исходя из собственных расчетов

Аватара пользователя
Smiler
Администратор
Сообщения: 999
Зарегистрирован: 16 июн 2014, 14:18
Благодарил (а): 57 раз
Поблагодарили: 221 раз

подскажите с шагом стропил

#3

Сообщение Smiler » 08 ноя 2016, 16:35

прогоны - с укосинами конечно.
говоря о тяжести черепицы, читал сравнение. с учетом снеговой и прочей нагрузки разница в весе материалов кровли не значительная. По сути - крепкость стропильной системы что для МЧ что для ПЦЧ одинакова..
у меня каркасник с арболитовым наполнением... Но учитывая, что мауэрлат из тройного бруса - надобность в совпадении со стойками отпадает -нагрузка равномерно пойдет..
программками не очень умею пользоваться, поищу в инете. Если есть в закладках дайте ссылку на расчет

Аватара пользователя
Niucya
Мастер
Сообщения: 369
Зарегистрирован: 09 июл 2014, 14:34
Откуда:: Павлодар, Казахстан
Благодарил (а): 267 раз
Поблагодарили: 257 раз

подскажите с шагом стропил

#4

Сообщение Niucya » 08 ноя 2016, 18:10

http://vladirom.narod.ru/stoves/index.html
самый простенький, которым пользовалась. Если покопаться - можно найти что-то посерьезнее

Аватара пользователя
Niucya
Мастер
Сообщения: 369
Зарегистрирован: 09 июл 2014, 14:34
Откуда:: Павлодар, Казахстан
Благодарил (а): 267 раз
Поблагодарили: 257 раз

подскажите с шагом стропил

#5

Сообщение Niucya » 08 ноя 2016, 18:15

По поводу того, что стропиловка для МЧ и шифера (черепицы) не сильно отличается - не поверю, вес МЧ и шифера отличается серьезно, и учитывается при расчете системы. А, стенка арболитовая, тогда да, совпадение по стойкам - необязательное условие. Арболит какой ? Конструкционный или самонесущий, плотность ? Если от 700 кг/м3, тогда да, можно от мауэрлата плясать. ИМХО

Аватара пользователя
glebomater
Администратор
Сообщения: 8034
Зарегистрирован: 15 май 2014, 22:22
Благодарил (а): 6227 раз
Поблагодарили: 6048 раз

подскажите с шагом стропил

#6

Сообщение glebomater » 08 ноя 2016, 18:24

Niucya писал(а): http://vladirom.narod.ru/stoves/index.html
самый простенький, которым пользовалась. Если покопаться - можно найти что-то посерьезнее
Ссылку перенесла в калькуляторы. Спасибо за ссылку.если еще найдешь, переноси туда тоже. :air_kiss:
Прежде чем ломать стереотипы, проверь, вдруг они несущие.

Аватара пользователя
Niucya
Мастер
Сообщения: 369
Зарегистрирован: 09 июл 2014, 14:34
Откуда:: Павлодар, Казахстан
Благодарил (а): 267 раз
Поблагодарили: 257 раз

подскажите с шагом стропил

#7

Сообщение Niucya » 08 ноя 2016, 18:27

ОК, в закромах еще штуки 3 имеются

Аватара пользователя
Smiler
Администратор
Сообщения: 999
Зарегистрирован: 16 июн 2014, 14:18
Благодарил (а): 57 раз
Поблагодарили: 221 раз

подскажите с шагом стропил

#8

Сообщение Smiler » 09 ноя 2016, 04:29

vic_ag64 писал(а):
Smiler писал(а): вот такую конструкцию планирую по двускатке.
наклон 18-20гр.

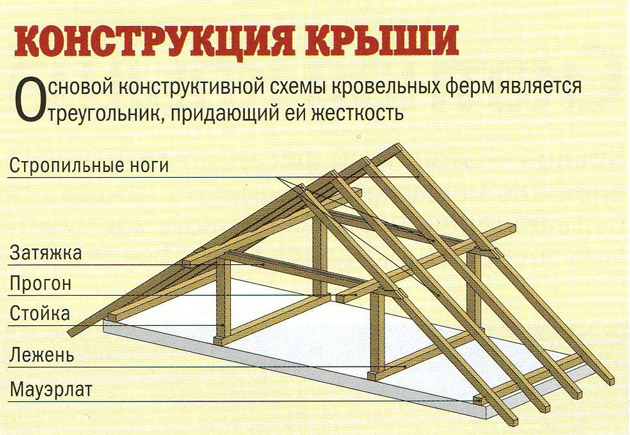

А вот так - не?
Smiler писал(а): размер чердака: длина: 14м+2,8м на выступы-светы
ширина - 11м + 2,5м на свесы.
У нас примерно одинаковые запланированные размеры. Так вот их можно перекрыть хоть дюймовкой.
Smiler писал(а): Помогите рассчитать какой необходим шаг стропил.
Шаг стропил зависит исключительно от несущей способности обрешетки, потолочного перекрытия и других нюансов. размеры упираются в это.
по твоей ссылке - так типа того и получается, только крыша симметричная и вместо ферм прогоны, что по сути - те же фермы..

прикинул в других калькуляторах. у меня получается расстояние между мауэрлатом и прогоном не более 4,5м и мой полубрус при шаге 1м вроде как проходит...

Аватара пользователя
Smiler
Администратор
Сообщения: 999
Зарегистрирован: 16 июн 2014, 14:18
Благодарил (а): 57 раз
Поблагодарили: 221 раз

подскажите с шагом стропил

#9

Сообщение Smiler » 09 ноя 2016, 06:26

промежуточный прогон ставить некуда. стойки под них специально не укреплял.

Аватара пользователя
Smiler
Администратор
Сообщения: 999
Зарегистрирован: 16 июн 2014, 14:18
Благодарил (а): 57 раз
Поблагодарили: 221 раз

подскажите с шагом стропил

#10

Сообщение Smiler » 27 ноя 2016, 08:55

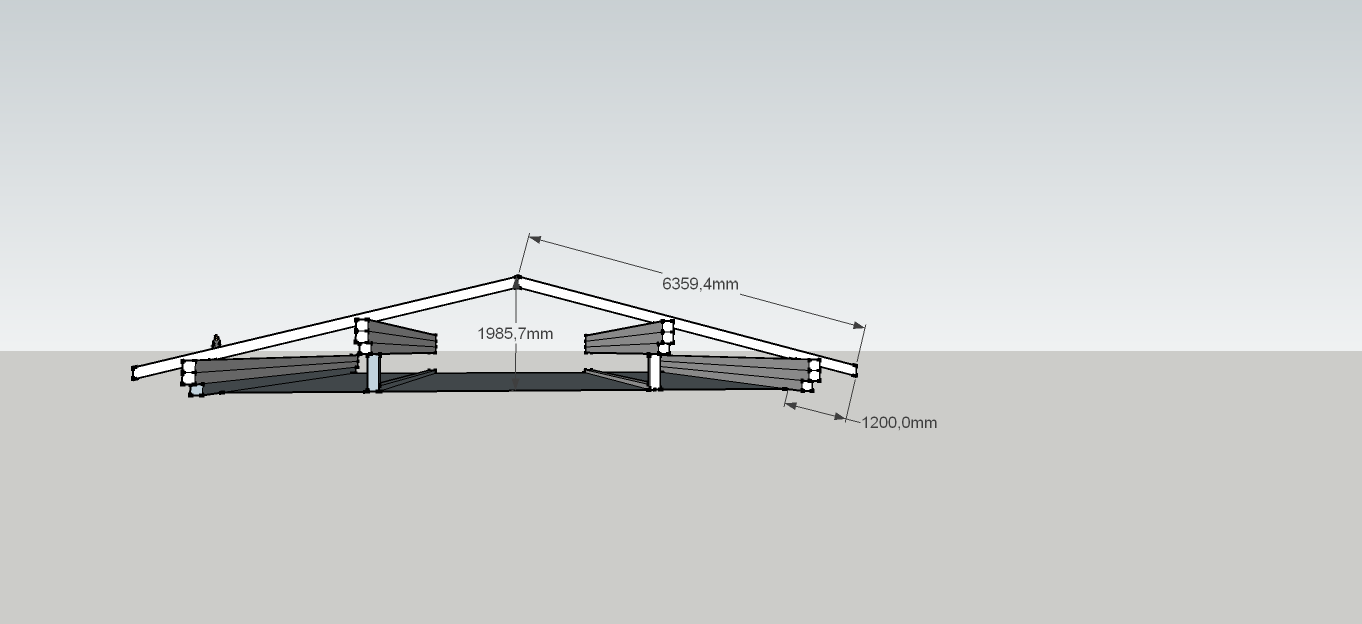

вот картинка стропильной конструкции..
