Устройство заземляющего контура.

#1

Сообщение Па 100 » 15 май 2017, 22:57

Мироздание исполняет сбычу мечт, но у него наши руки!

Аватара пользователя
Па 100
Модератор
Сообщения: 2165
Зарегистрирован: 30 июн 2016, 09:14
Откуда:: Москва
Благодарил (а): 3102 раза
Поблагодарили: 2915 раз

Устройство заземляющего контура.

#2

Сообщение Па 100 » 15 май 2017, 22:58

Мироздание исполняет сбычу мечт, но у него наши руки!

Аватара пользователя
Па 100
Модератор
Сообщения: 2165
Зарегистрирован: 30 июн 2016, 09:14
Откуда:: Москва
Благодарил (а): 3102 раза
Поблагодарили: 2915 раз

Устройство заземляющего контура.

#3

Сообщение Па 100 » 16 май 2017, 22:26

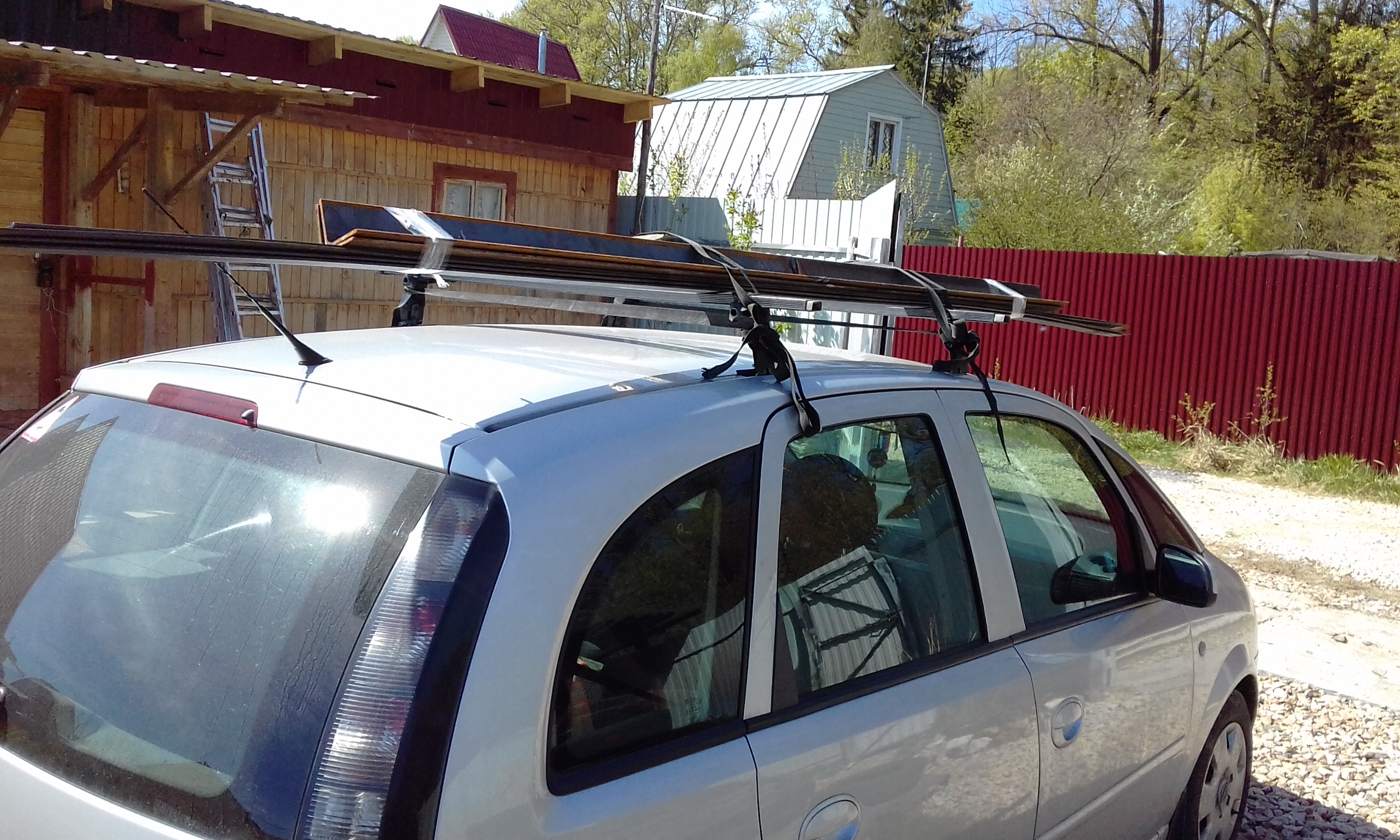

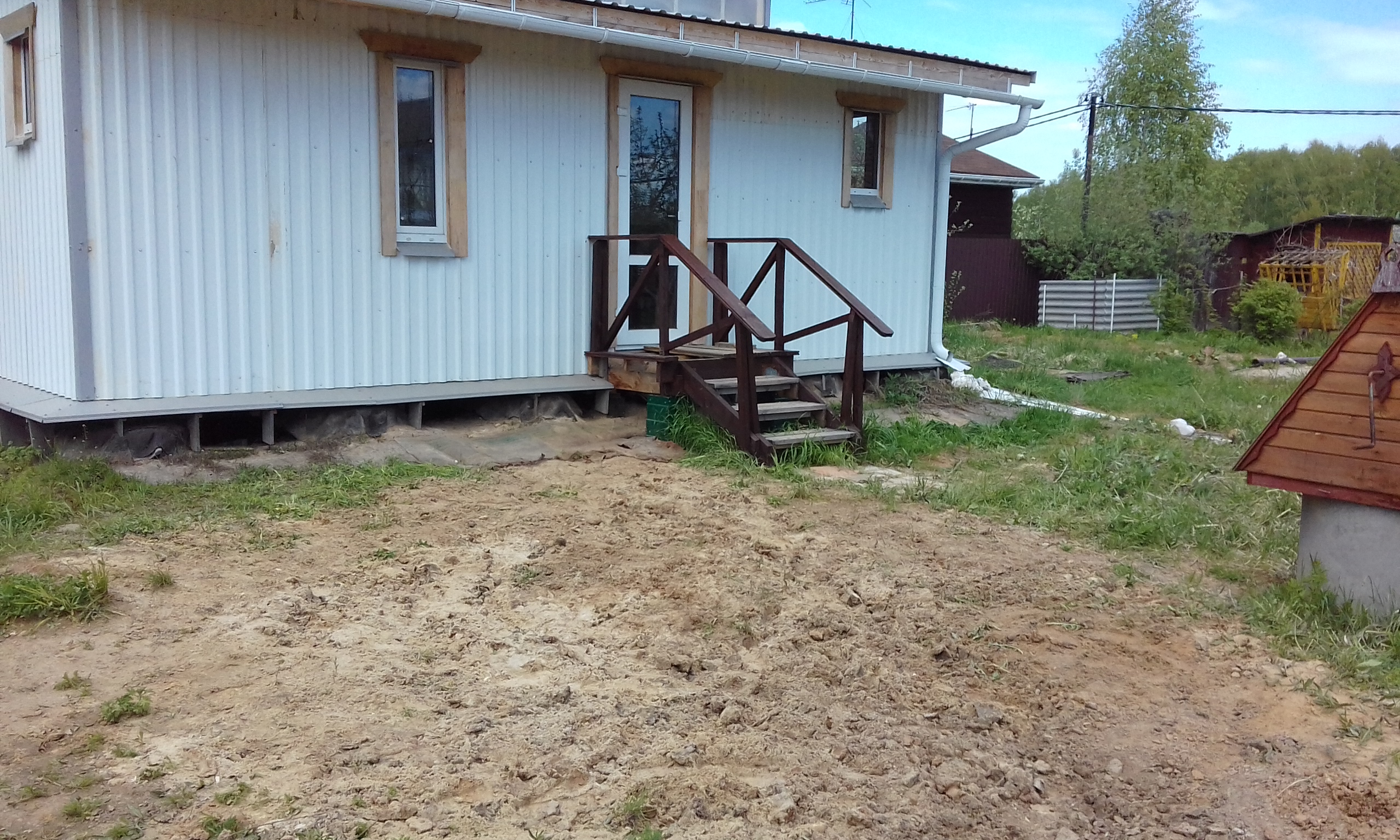

Приступил к устройству заземляющего контура. Купил на стройрынке в Молодях два уголка 75х75х6 длиной 2,2 м и один уголок 63х63х6 длиной 1,8 м. Уголков 50х50 х5 в наличии не было. Один уголок прямо на рынке мне сварили из двух половинок. Уголки будут электродами заземления. Большие уголки даже и лучше - чем больше сечение, тем меньше электрическое сопротивление. Также купил 12 м полосы 40х4 по 3 м. Это будут перемычки между электродами.
2017-05-15 10-54-41.JPG

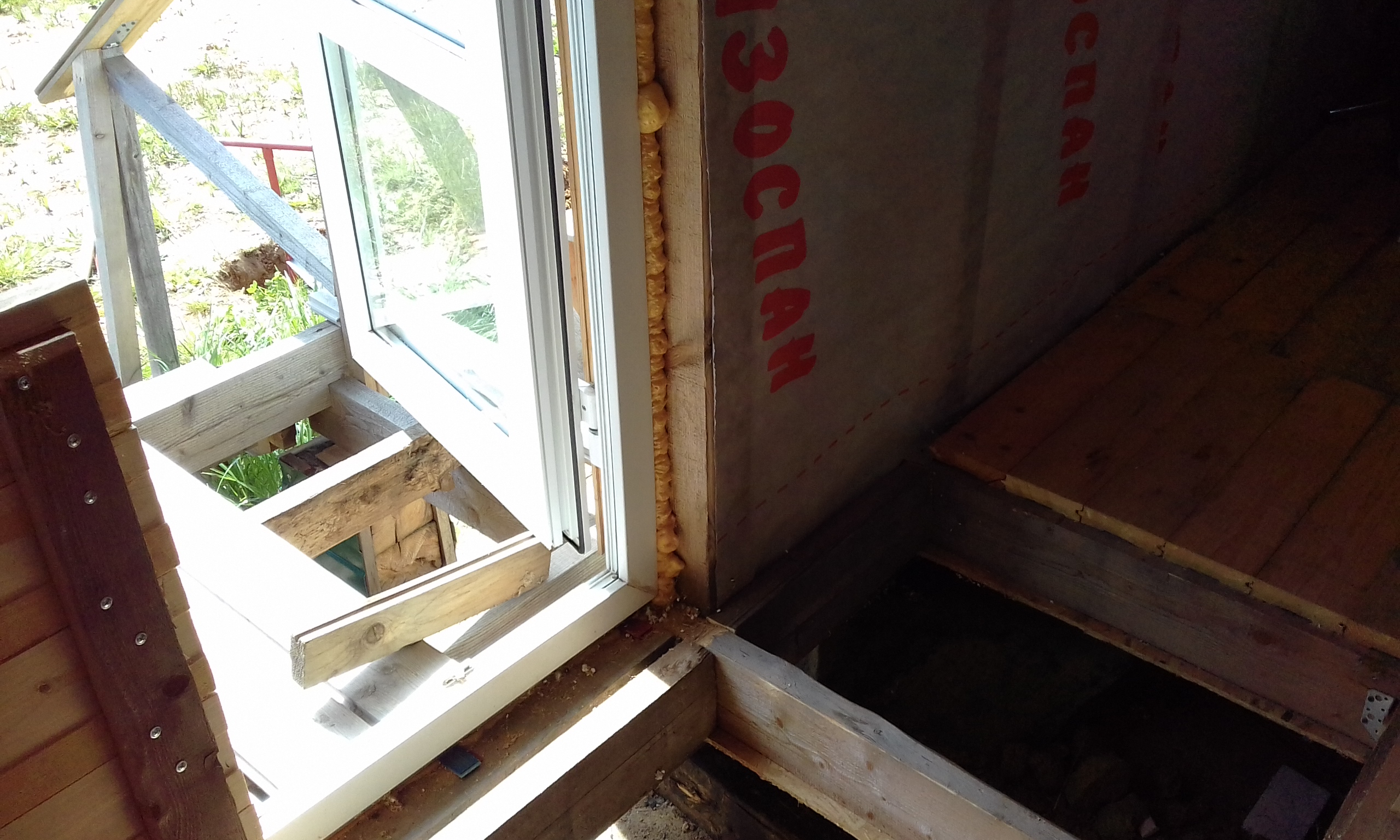

Здесь в подполье на нижней обвязке будет расположена главная шина заземления.
2017-05-15 12-31-00.JPG
2017-05-15 12-31-13.JPG
Уложил полосу от главной шины заземления до первого электрода. Получилось расстояние от стены до электрода 2,6 м.
2017-05-15 12-30-34.JPG

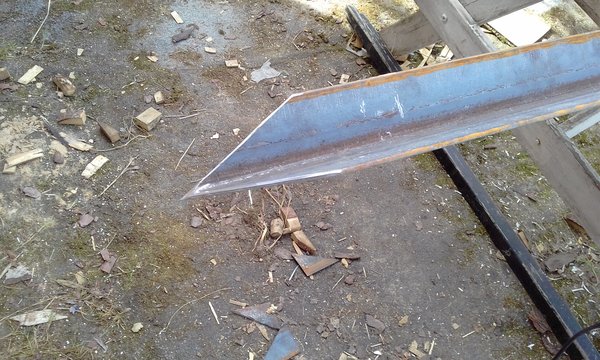

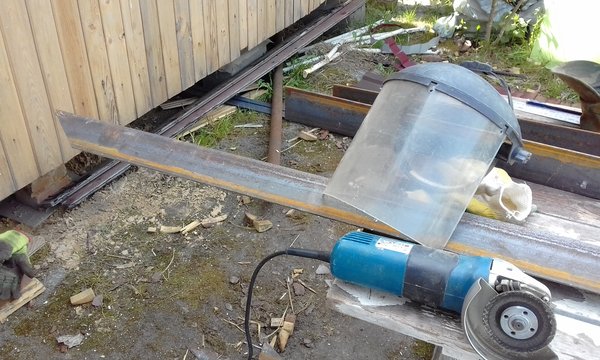

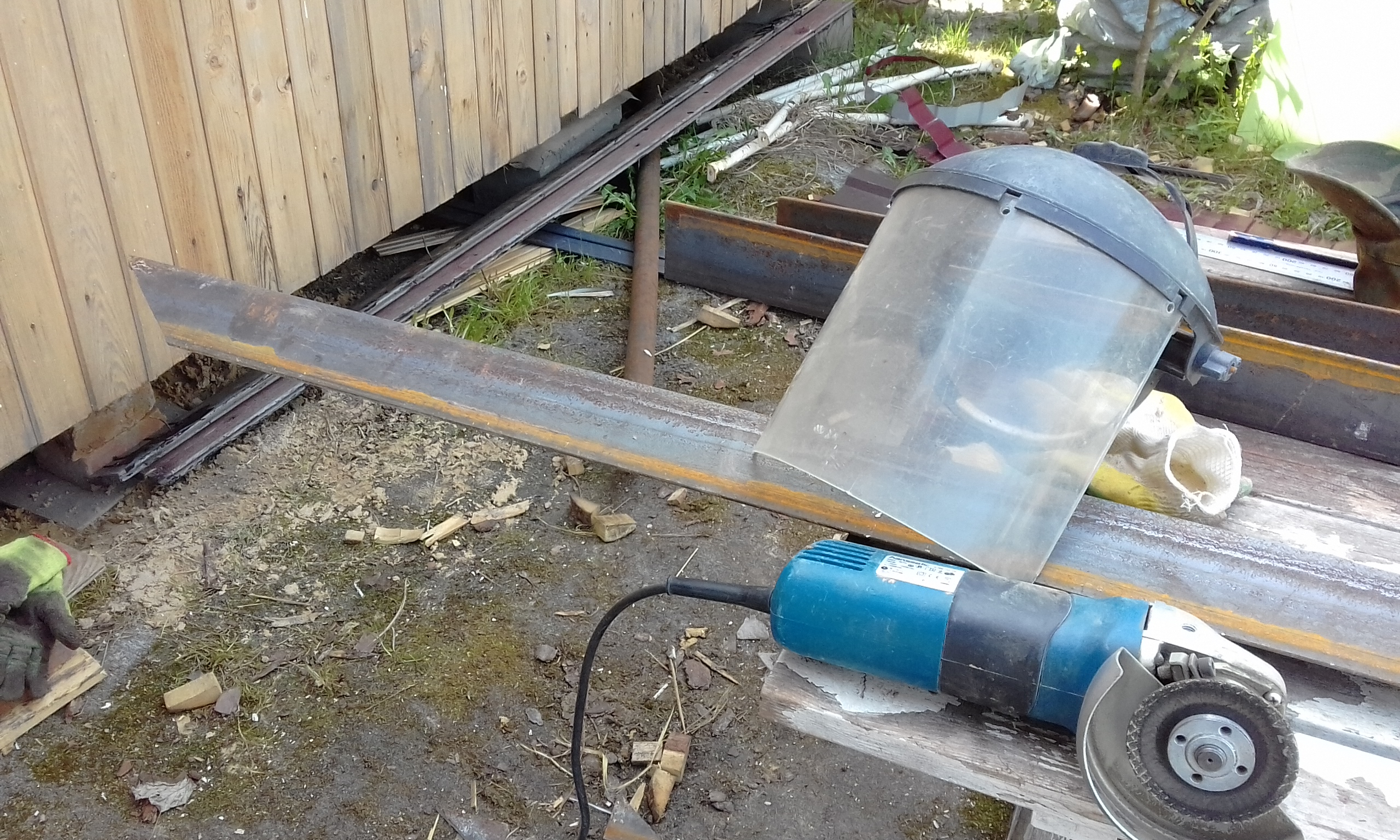

С помощью болгарки обрезал на конус и заточил конец первого электрода, чтобы лучше входил в землю.
2017-05-15 12-59-53.JPG
2017-05-15 13-06-36.JPG
Электрод вгонял небольшой кувалдой. Дело шло туго. Решил купить кувалду максимально тяжёлую и с длинной ручкой.
2017-05-15 13-19-18.JPG

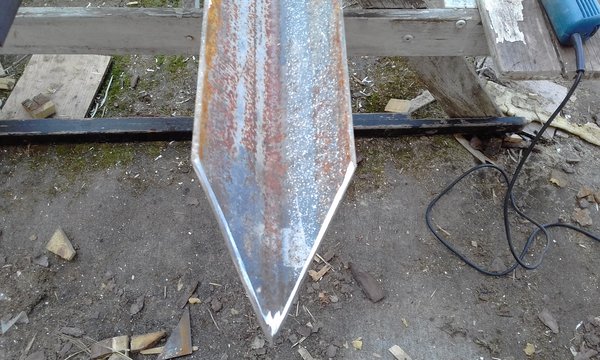

Второй электрод обрезал поострей, но это существенно на производительность процесса забивания не повлияло.
2017-05-15 14-58-37.JPG
Мироздание исполняет сбычу мечт, но у него наши руки!

Аватара пользователя
Па 100
Модератор
Сообщения: 2165
Зарегистрирован: 30 июн 2016, 09:14
Откуда:: Москва
Благодарил (а): 3102 раза
Поблагодарили: 2915 раз

Устройство заземляющего контура.

#4

Сообщение Па 100 » 16 май 2017, 22:31

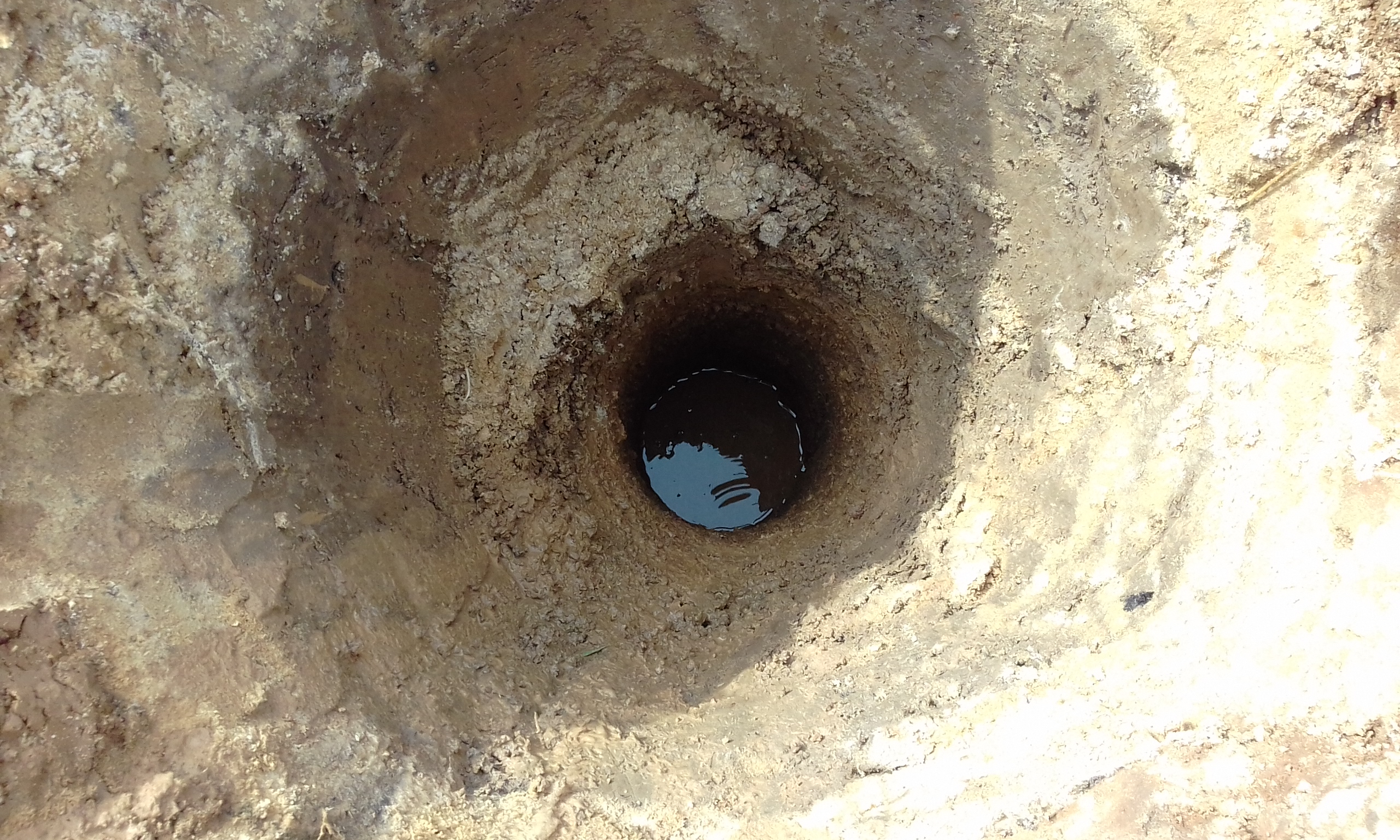

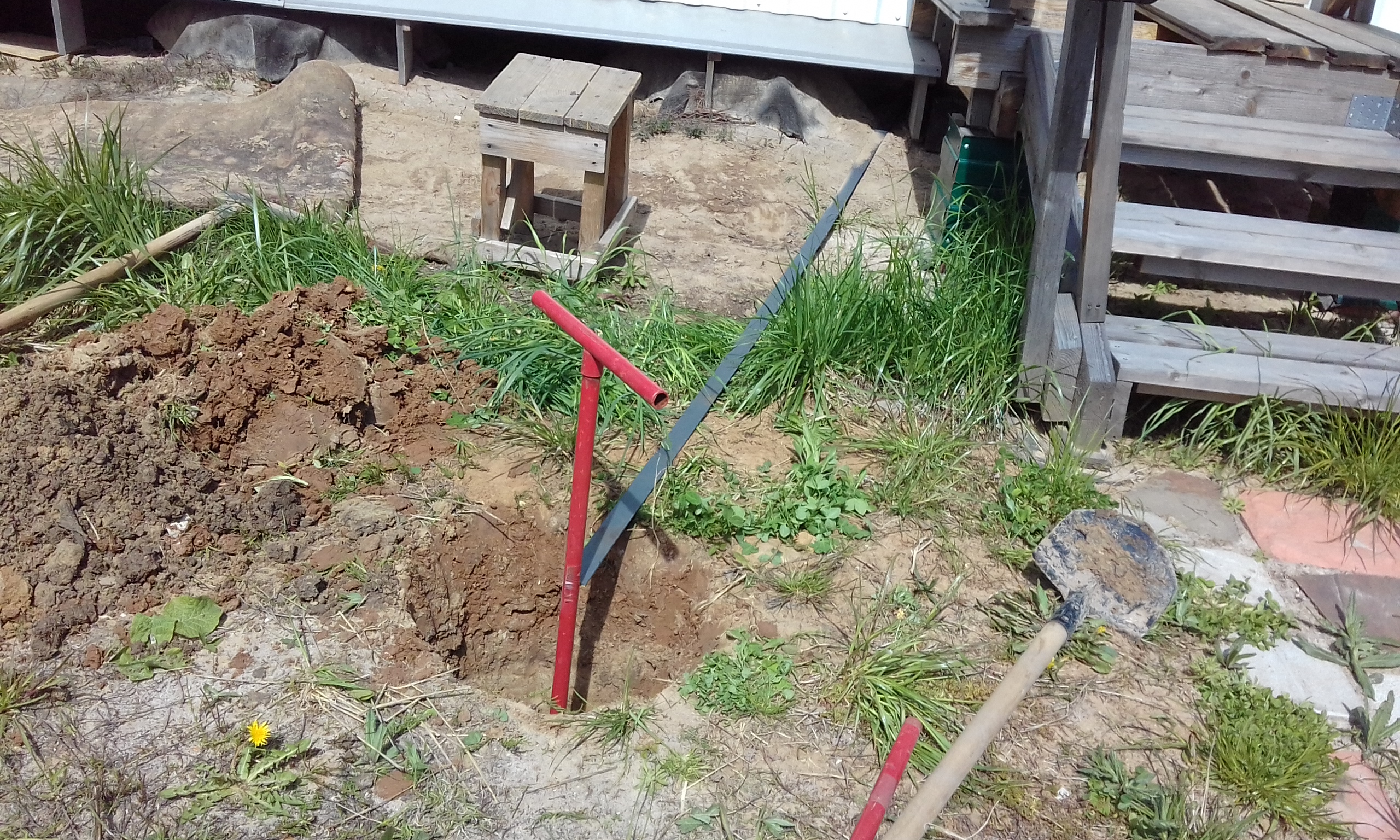

При бурении лидерной шахты верховодка появилась на глубине 80 см. Летом она уйдёт. Сейчас в колодце вода стоит на 30 см ниже поверхности земли, а летом будет на отметке - 5 м.
2017-05-15 15-32-54.JPG

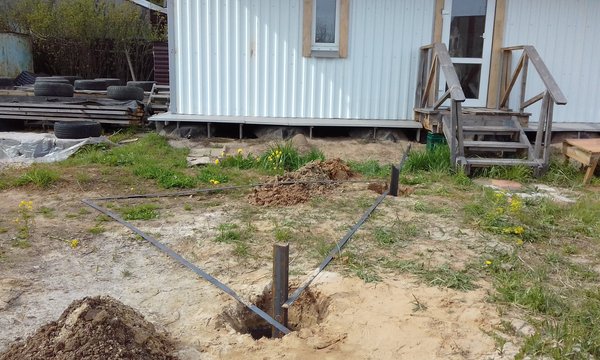

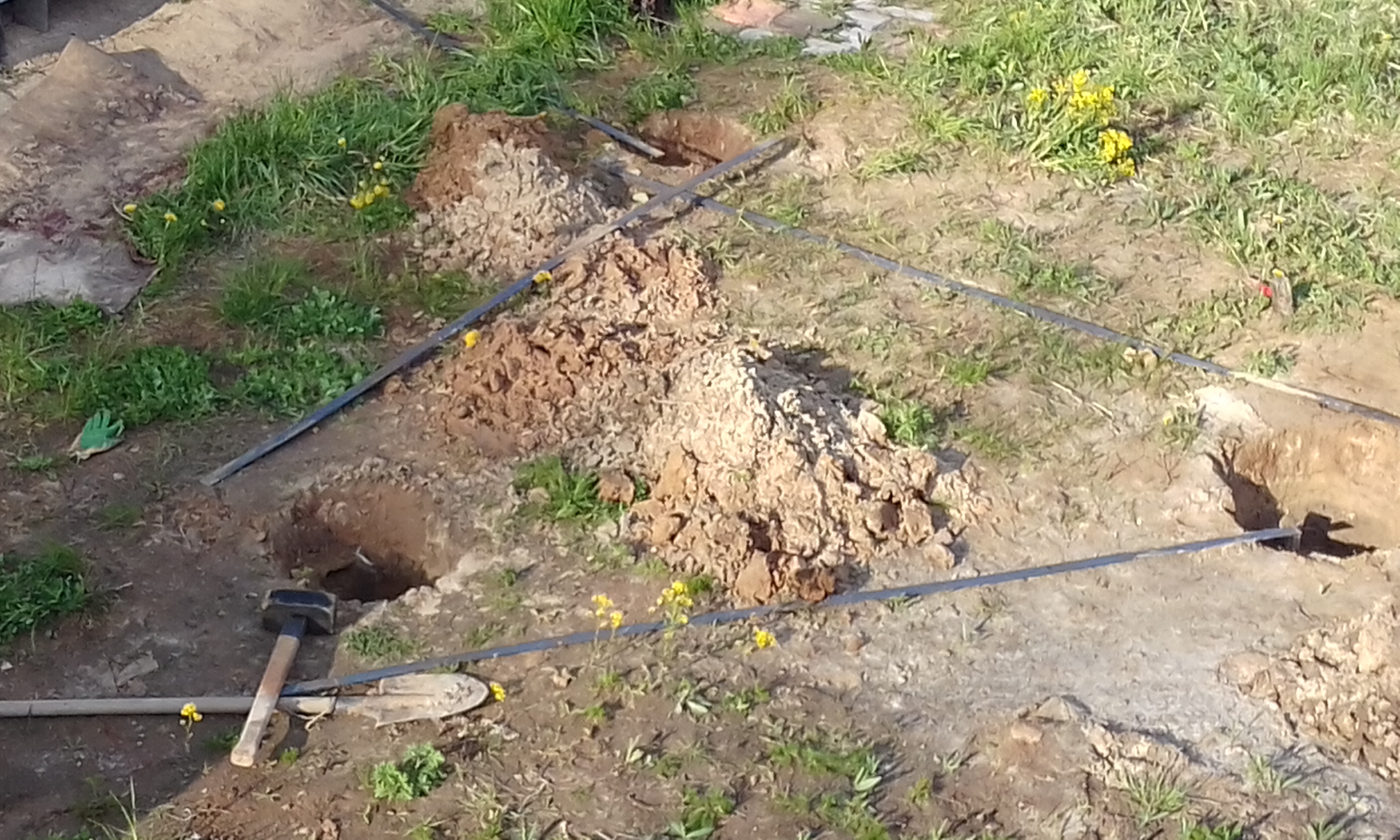

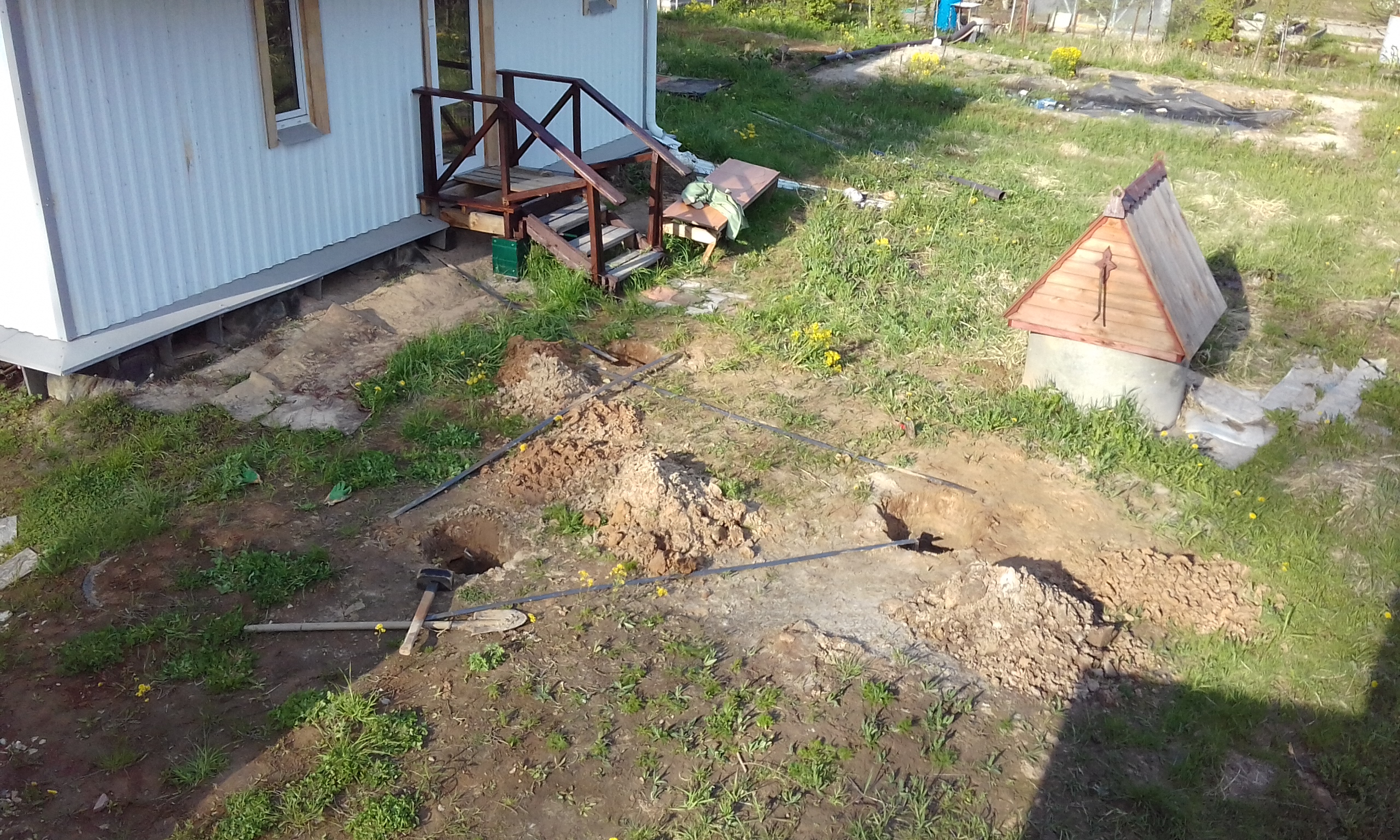

Забил насколько получилось второй электрод. Контур треугольника заземления.
2017-05-15 15-44-30.JPG
2017-05-15 15-58-42.JPG
Мироздание исполняет сбычу мечт, но у него наши руки!

Аватара пользователя
Па 100
Модератор
Сообщения: 2165
Зарегистрирован: 30 июн 2016, 09:14
Откуда:: Москва
Благодарил (а): 3102 раза
Поблагодарили: 2915 раз

Устройство заземляющего контура.

#5

Сообщение Па 100 » 20 май 2017, 20:27

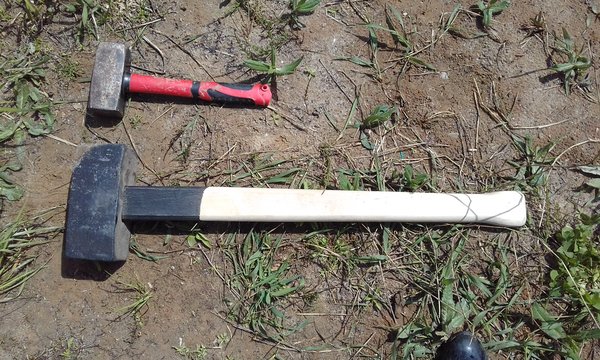

Вот купил кувалду так кувалду, не то что прежняя - молоточек. :)

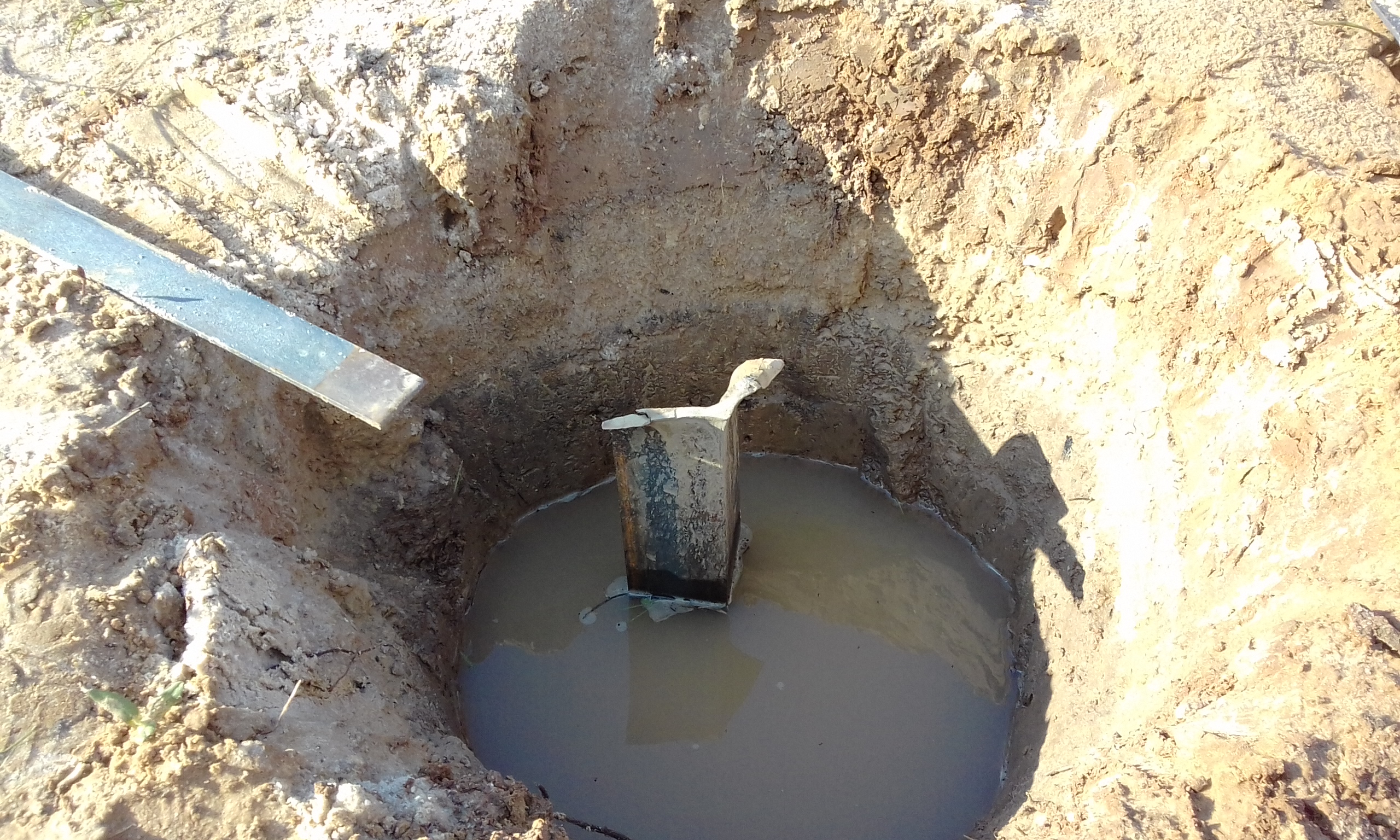

С этой кувалдой забивка электродов прошла быстро. Верховодка установилась на глубине 50 см от поверхности. Забил электроды на 10 см от поверхности.

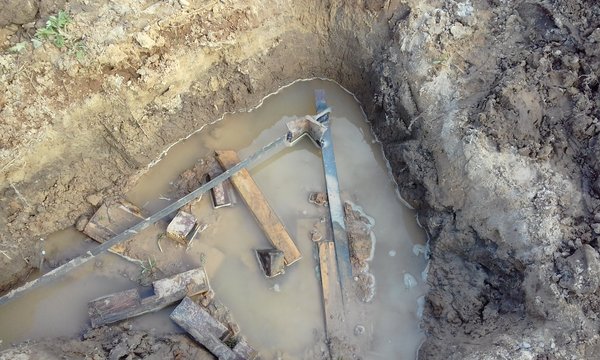

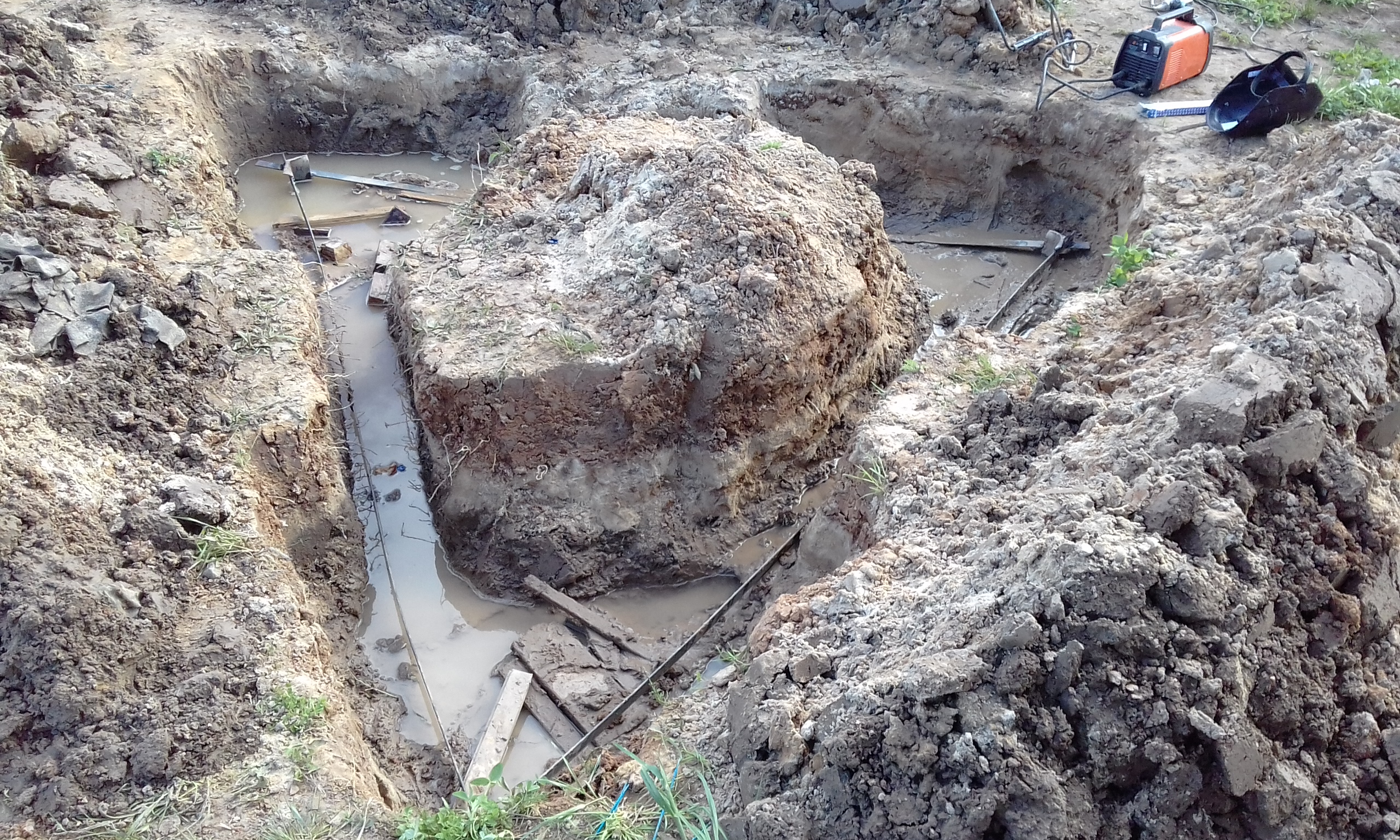

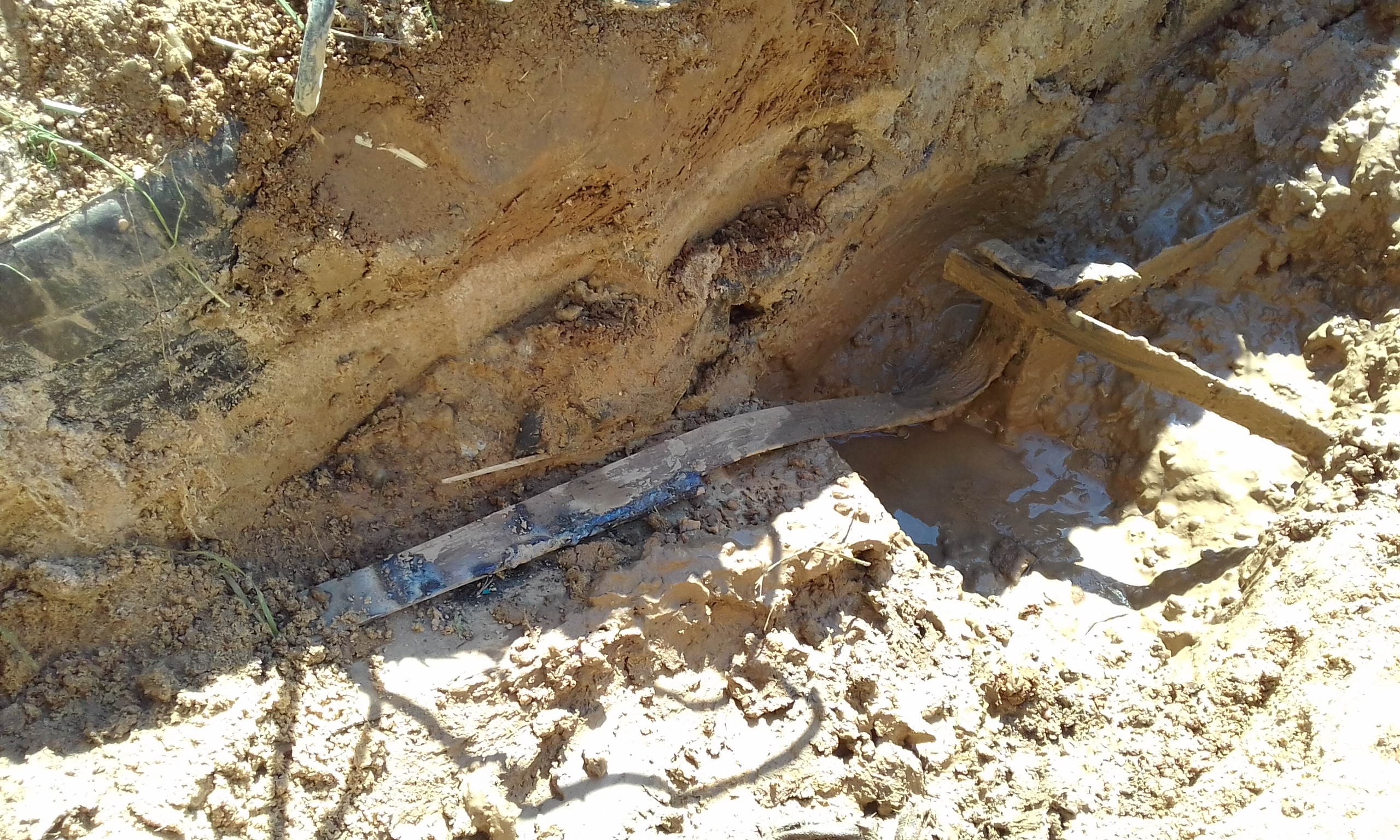

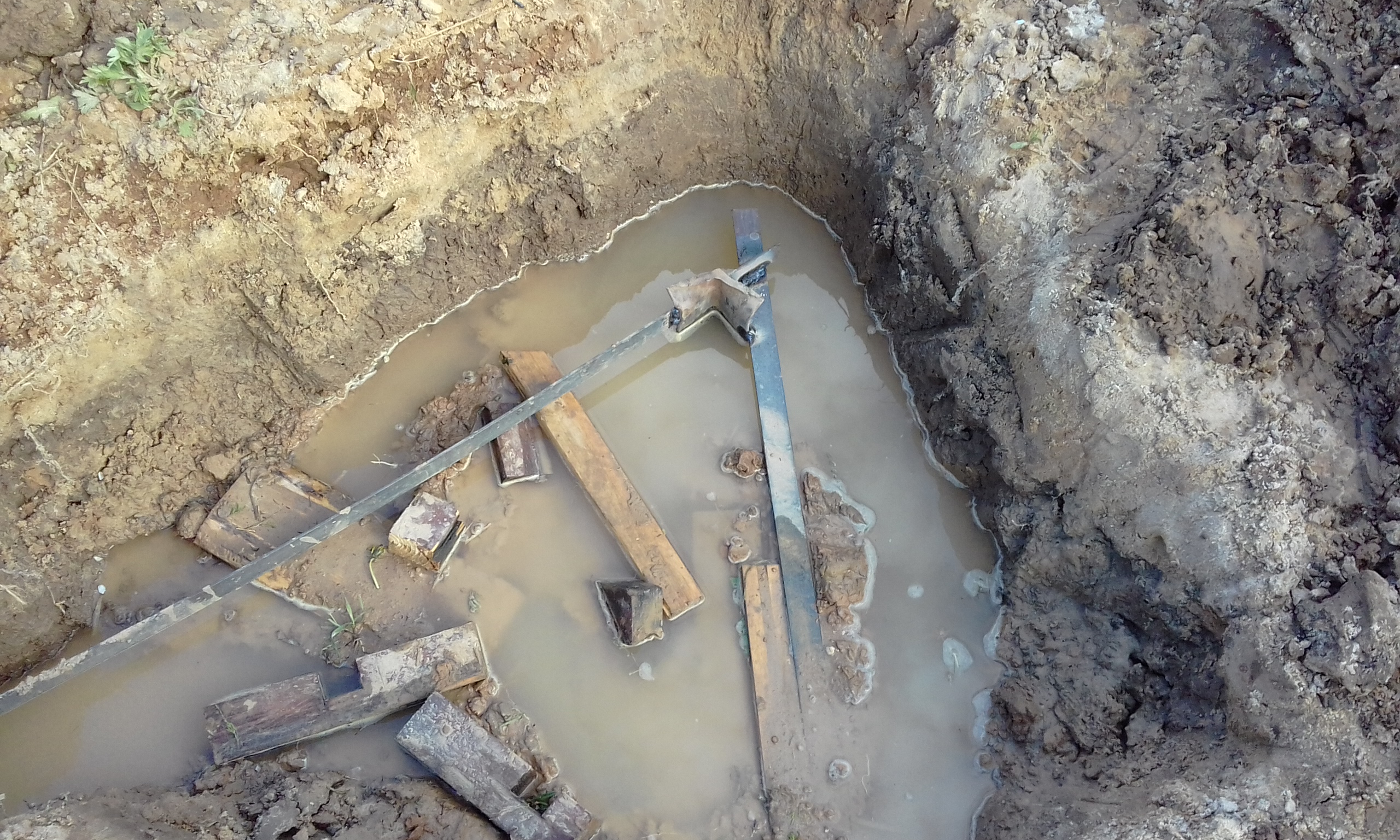

Объединил электроды перемычками на сварке.
Вложения
Мироздание исполняет сбычу мечт, но у него наши руки!

Аватара пользователя
Па 100
Модератор
Сообщения: 2165
Зарегистрирован: 30 июн 2016, 09:14
Откуда:: Москва
Благодарил (а): 3102 раза
Поблагодарили: 2915 раз

Устройство заземляющего контура.

#6

Сообщение Па 100 » 20 май 2017, 20:30

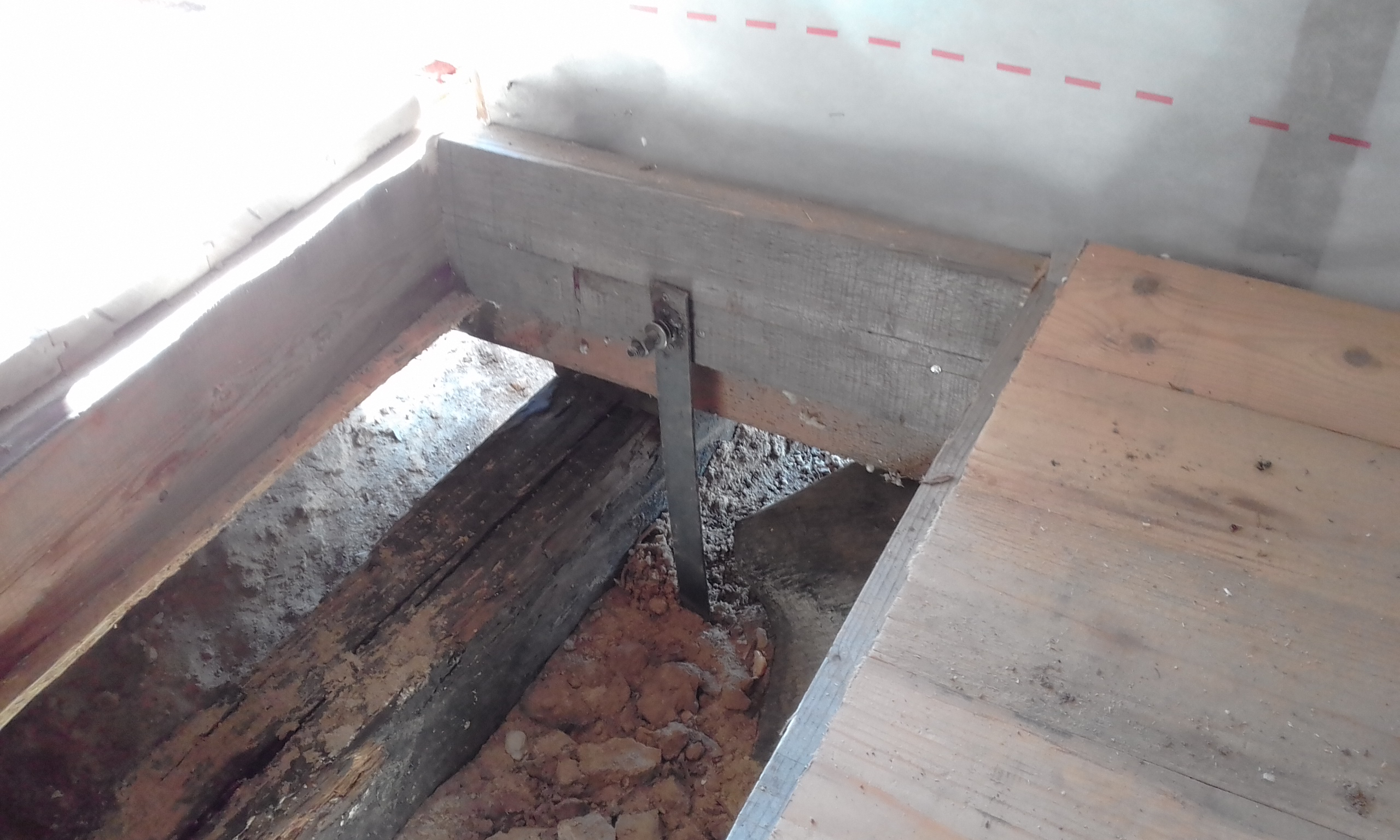

Вот ради этого болта и пришлось городить весь сыр-бор.:)]

Последний шов он трудный самый!
Заземляющий контур готов. Его не видно, но он есть. :victory:
Мироздание исполняет сбычу мечт, но у него наши руки!

Аватара пользователя
Па 100
Модератор
Сообщения: 2165
Зарегистрирован: 30 июн 2016, 09:14
Откуда:: Москва
Благодарил (а): 3102 раза
Поблагодарили: 2915 раз

Устройство заземляющего контура.

#7

Сообщение Па 100 » 20 май 2017, 21:37

Под музыку любви в болоте. :biggrin:
https://youtu.be/tpex2VxAlG0
Мироздание исполняет сбычу мечт, но у него наши руки!

Аватара пользователя
glebomater
Администратор
Сообщения: 8062
Зарегистрирован: 15 май 2014, 22:22
Благодарил (а): 6244 раза
Поблагодарили: 6073 раза

Устройство заземляющего контура.

#8

Сообщение glebomater » 21 май 2017, 10:59

В начале 2000-х мы в коровнике делали точно такой же контур под столбом. Что-то пошло не так... маленькая лампочка от карманного фонарика , горела, если поднести к проводу . который шел вниз со столба. И коровы с козами подпрыгивали на этом месте во время дождливой погоды - щипало их в ноги изрядно и они обходили это место...Пришлось обрезать провод и дальше жили без заземления.
Прежде чем ломать стереотипы, проверь, вдруг они несущие.

Аватара пользователя
Па 100
Модератор
Сообщения: 2165
Зарегистрирован: 30 июн 2016, 09:14
Откуда:: Москва
Благодарил (а): 3102 раза
Поблагодарили: 2915 раз

Устройство заземляющего контура.

#9

Сообщение Па 100 » 21 май 2017, 15:48

glebomater писал(а): мы в коровнике делали точно такой же контур под столбом. Что-то пошло не так...
У меня нет полной уверенности в 100% о необходимости устройства заземляющего контура. Я предполагаю систему заземления TN-C-S. Совмещённый проводник PEN уже заземлён на выходе из источника питания (ТП). Нужно ли снова заземлять PEN при входе в дом, перед его расщеплением на PЕ и N?
Люди говорят заземление нужно для срабатывания УЗО.
Мироздание исполняет сбычу мечт, но у него наши руки!

NataliaJ
Стажер
Сообщения: 174
Зарегистрирован: 05 дек 2016, 10:37
Откуда:: Тамбовская область
Благодарил (а): 126 раз
Поблагодарили: 212 раз

Устройство заземляющего контура.

#10

Сообщение NataliaJ » 21 май 2017, 16:46

Па 100 писал(а): Люди говорят заземление нужно для срабатывания УЗО.
У меня идет земля именно от УЗО, электрики так поставили. Контур тоже сделан, но я не замыкала в треугольник. 3 года - полет отличный, ничего не бьёт, никто не подпрыгивает. Раз, в страшенную грозу, район забыл отключить свет (у нас обычно вырубают на самый пик грозы) - сработало УЗО, всё ушло в землю, вся техника цела. В электрике я блондинко, но в мороз сильный у людей счетчики на улице частенько плавятся, кто без земли.
