Срочный вопрос по нагрузкам на балку
Обсуждения на тему строительства дома
- Smiler
- Администратор
- Сообщения: 1034
- Зарегистрирован: 16 июн 2014, 14:18
- Благодарил (а): 57 раз
- Поблагодарили: 256 раз
Срочный вопрос по нагрузкам на балку
Сообщение Smiler » 20 фев 2017, 18:09
Помогите посчитать, закрались сомнения.
На прогон в стропильной конструкции опираются стропильные лаги.
Прогон в виде балки- два бруса по 180мм. Опирается на два столба. Длина пролета балки 5метров.
На балку уложены стропильные ноги с сечением 180*90 с шагом 90см.
С учётом длины стропил и нагрузки снега принимаю, что каждая стропила давит на балку с силой в 1тн.
Достаточно ли высоты сечения балки в 360мм при пролете 5м? Не сломает ли ее? Будет ли прогиб?
Или лучше три бруса вместо двух?
На прогон в стропильной конструкции опираются стропильные лаги.
Прогон в виде балки- два бруса по 180мм. Опирается на два столба. Длина пролета балки 5метров.
На балку уложены стропильные ноги с сечением 180*90 с шагом 90см.
С учётом длины стропил и нагрузки снега принимаю, что каждая стропила давит на балку с силой в 1тн.
Достаточно ли высоты сечения балки в 360мм при пролете 5м? Не сломает ли ее? Будет ли прогиб?
Или лучше три бруса вместо двух?
Smiler
- Serj
- Администратор
- Сообщения: 3828
- Зарегистрирован: 10 июн 2014, 19:25
- Откуда:: Пенза
- Благодарил (а): 3484 раза
- Поблагодарили: 3420 раз
Срочный вопрос по нагрузкам на балку
Сообщение Serj » 21 фев 2017, 01:44
1. Какова конструкция прогона? Как скреплены балки?
2. Чертёжик сделай. Если ты его сделаешь не факт, что именно я тебе помогу, но выше шансы, что тебя будут понимать ПРАВИЛЬНО.
Чудес не бывает!
Serj
- Smiler
- Администратор
- Сообщения: 1034
- Зарегистрирован: 16 июн 2014, 14:18
- Благодарил (а): 57 раз
- Поблагодарили: 256 раз
Срочный вопрос по нагрузкам на балку
Сообщение Smiler » 21 фев 2017, 03:43

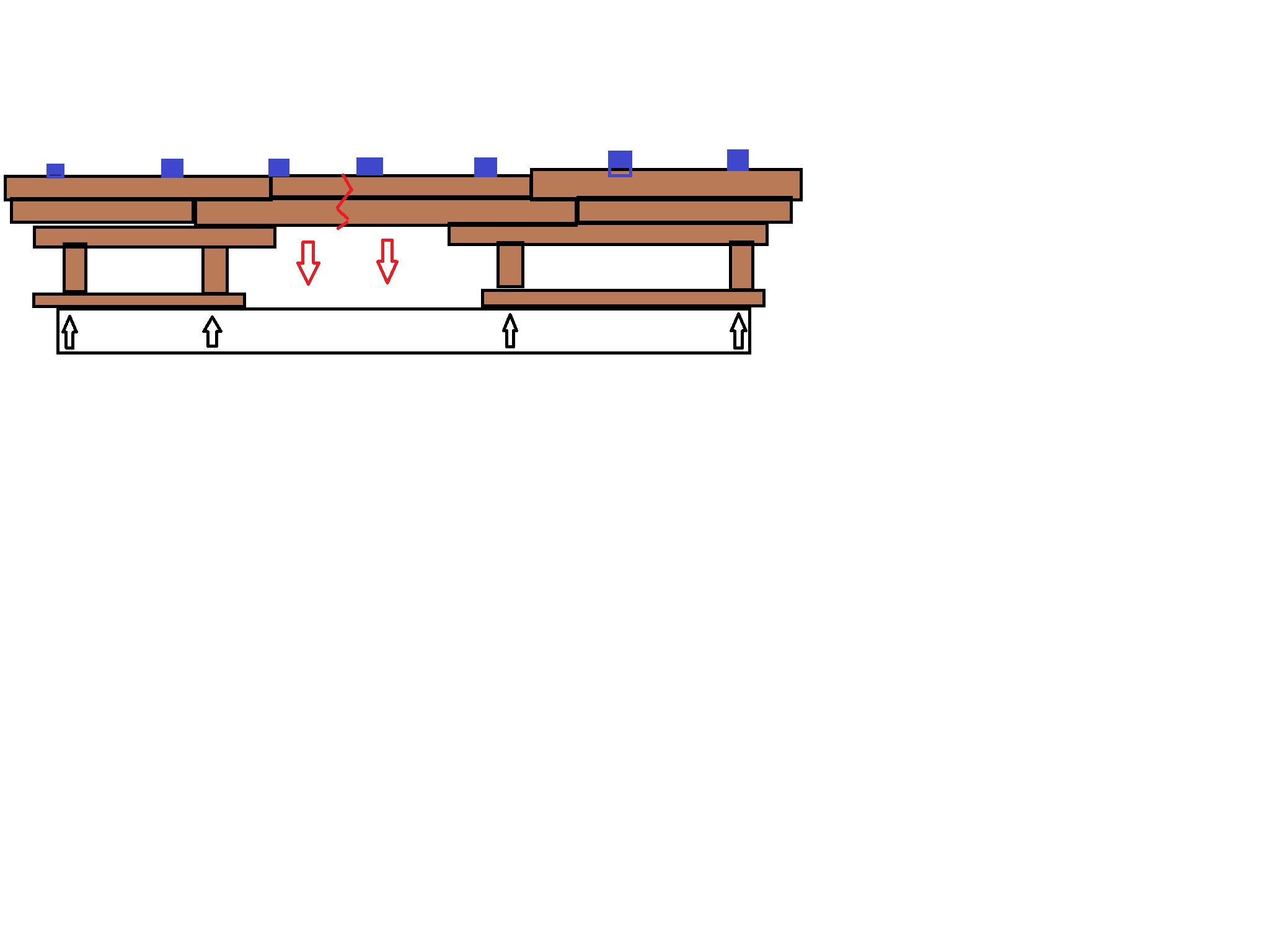

вот картинку накидал.
тип конструкции ниже, только прогон из тройного бруса, а между столбами, которые держат прогон один выпадает.
еще думаю от столбов по одной укосинке на верхний брус.
синим стропильные ноги сечением 180*90 с шагом 90см
тип конструкции ниже, только прогон из тройного бруса, а между столбами, которые держат прогон один выпадает.
еще думаю от столбов по одной укосинке на верхний брус.
синим стропильные ноги сечением 180*90 с шагом 90см
Smiler
Smiler
- onozdrachoff
- Творец
- Сообщения: 6204
- Зарегистрирован: 01 янв 2016, 17:18
- Откуда:: Вологда
- Благодарил (а): 6486 раз
- Поблагодарили: 5803 раза
Срочный вопрос по нагрузкам на балку
Сообщение onozdrachoff » 21 фев 2017, 09:50
Дима, извини, с сопроматом был на "ВЫ"-балки точно не мой конек- рассчитать составную балку через 25 лет после окончания бурсы не смогу.
А укосины хуже сделать не должны: они на чуть-чуть больше укоротятся при усушке, чем стойки, потому, как длиннее, вот только внешний вид, если там мансарда, не попортят? Агафонов то не сможет? Он же где-о рядом с тобой.
БОГИ ГЛАГОЛЯТ ТВОРЯША
onozdrachoff
- Среднеазиат
- Творец
- Сообщения: 2994
- Зарегистрирован: 14 июл 2014, 06:28
- Откуда:: Тверская область.
- Благодарил (а): 2611 раз
- Поблагодарили: 2198 раз
Срочный вопрос по нагрузкам на балку
Сообщение Среднеазиат » 21 фев 2017, 10:18
Высота h, мм
360
Толщина t, мм
180
Пролет L, мм
5000
Нагрузка q, кг/м Отправить
4000
Считать Подробнее
Прогиб балки составит 46.9 мм
360
Толщина t, мм
180
Пролет L, мм
5000
Нагрузка q, кг/м Отправить
4000
Считать Подробнее
Прогиб балки составит 46.9 мм
Хочешь,чтоб было хорошо-сделай сам!!!
Среднеазиат
- Па 100
- Модератор
- Сообщения: 2166
- Зарегистрирован: 30 июн 2016, 09:14
- Откуда:: Москва
- Благодарил (а): 3110 раз
- Поблагодарили: 2927 раз
Срочный вопрос по нагрузкам на балку
Сообщение Па 100 » 21 фев 2017, 11:02
Это вы погорячились.
Мне было лениво вытягивать из вас размеры вашей стропильной системы. Если вам потребуется точный расчёт скорректируйте сами по моему расчётику. Размеры я взял предположительно, как мне подумалось с запасом.
Пусть у вас поперечный пролёт дома 10 м. Угол наклона стропил 45 град. Сечение стропилы 180х90 мм, шаг установки 900 мм.
Пусть длина стропилы 8 м, тогда объём стропилы 0,18*0,09*8=0,13 куб.м.
Объёмный вес сосны влажностью 50 процентов (это хороший запас, вдруг стропилы намокнут) - 640 кг/куб. м, тогда вес стропилы
640*0,13=84 кг.
Мне помнится вы живёте в Красноярске. Снеговая нагрузка у вас 180 кг/кв.м. При угле крыши в 45 град. снеговую нагрузку можно уменьшить в два раза, но мы не станем этогоделать для запаса (вдруг снег липкий и не скатывается).
Вес кровли из профлиста и обрешётки 30 кг/кв. м.
Ветровая нагрузка для открытой местности 50 кг/кв.м.
Итого нагрузка на 180+30+50=260 кг/кв.м.
Нагрузка на 1 пог.м стропилы 260*0,9= 234 кг/пог.м (0,9 м - шаг стропил).
Собственный вес стропилы + вес кровли и снеговой нагрузки = 84 + 234*8 = 84 + 1872 = 1956 кг.
Стропила у вас опирается на три точки опоры: мауэрлат, прогон и примыкающую стропилу.
Тогда нагрузка на балку прогона будет не 1000 кг, 1956/3 = 652 кг.
Сейчас нет времена прикинуть по калькулятору расчёта балок сечение балки прогона. Возможно чуть попозже.
Последний раз редактировалось Па 100 21 фев 2017, 11:52, всего редактировалось 1 раз.
Мироздание исполняет сбычу мечт, но у него наши руки!
Па 100
- onozdrachoff
- Творец
- Сообщения: 6204
- Зарегистрирован: 01 янв 2016, 17:18
- Откуда:: Вологда
- Благодарил (а): 6486 раз
- Поблагодарили: 5803 раза
Срочный вопрос по нагрузкам на балку
Сообщение onozdrachoff » 21 фев 2017, 11:08
Шамиль, ты ее считал как монолитную постоянного сечения на 4 опорах. Она же составная: Нижний брус-статически определимая балка на двух опорах и тут нет проблем. За что считать верхних два бруса? В местах стыков среднего пояса балки, кроме того, на нижнюю часть балки пойдет сосредоточенная нагрузка, если срощено не в замок, а какая, надо брать с эпюры верхних рядов.
БОГИ ГЛАГОЛЯТ ТВОРЯША
onozdrachoff
- onozdrachoff
- Творец
- Сообщения: 6204
- Зарегистрирован: 01 янв 2016, 17:18
- Откуда:: Вологда
- Благодарил (а): 6486 раз
- Поблагодарили: 5803 раза
Срочный вопрос по нагрузкам на балку
Сообщение onozdrachoff » 21 фев 2017, 11:13
А вообще мой принцип, если есть возможность подпереть, то нужно подпереть не дожидаясь перитонита. Прогнувшееся поддомкрачивать и укреплять хуже будет. Как однажды сказал лучший наш расчетчик-балочник, на мой вопрос: "Не прогнется ?" : "Я расчитал, что мог-остальное в воле божией."
БОГИ ГЛАГОЛЯТ ТВОРЯША
onozdrachoff
