Динамическая теплоизоляция

[glebomater]

Спасибо! Мудро.
Ну и как заизолировать саркофаг от трубы??
Превратиться в муху и залететь с изолятором через трубу на крыше?)))

Самый надежный вариант - вывесить трубу, разобрать верхний кусок печки, ряда три хватит.ставишь уголки ниже уровня железной трубы. на эти уголки кладешь кусок чугунного настила от старой печки, саму трубу пропускаешь через круглое отверстие, в которое на плите обычно вкладывают кольца, потом асбестовый картон вплотную к трубе и заливаешь глино-песчаным раствором, или засыпаешь песком. Потом снова вставляешь кирпичи на место под трубу. Убираешь подвес. Все.

[Smiler]

Спасибо за подсказку!
Этот отчаянный шаг делать надо только после того как на убедившись, что причина в этом.
Как проверить? Зажигалкой или спичкой поток воздуха смотреть?

[glebomater]

Зажигалкой или спичкой поток воздуха смотреть?

свечкой. Подноси свечку ко всем доступным отверстиям.

[onozdrachoff]

Дорисовал прочистную дверку и стрелками заход воздуха под тело печи

Дима, тебя кто на такое надоумил? Агафонов случаем непричастен?

Дорог кирпич и душе и по деньгам))
Баня не для мойки, а для попариться

Попариться- не попонтоваться. Не обижайся. Кирпич твой по- моему бесполезен, т.е из кирпича делают периодичку. Попробую предложить, чтобы остались стеннки в предбанник и большая часть между стеной и печью. Если трубу на потолке возможно вывесить на время переделки, то потери будут минимальны.
Во первых: архитектурная визуализация идеи сетка с камнями или кирпичная решетка:


Во вторых: что останется от обкладки печи, т.е своды надо демонтировать свод и переложить две стенки, либо вместо них сделать сетку:

В третьих: что делать с трубой:


Продолжать?

[Smiler]

Нет, Агафонов тут не причем...
Моя задумка. Вернее, недодумка..
Не представляю как все это переделывать...
Продолжай конечно)
Так я и изначально хотел, а потом что то блин взял и стенки с трубой решил соединить....
Сначала так и хотел: экран до верха печи и далее сетка с камнями....
Теперь надо думать какая конструкция удержит вес кирпичной трубы, как в последнем фото...
Положить на печь- сомневаюсь

[onozdrachoff]

Нет, Агафонов тут не причем...
Моя задумка. Вернее, недодумка..
Не представляю как все это переделывать...
Продолжай конечно)
Так я и изначально хотел, а потом что то блин взял и стенки с трубой решил соединить....
Сначала так и хотел: экран до верха печи и далее сетка с камнями....

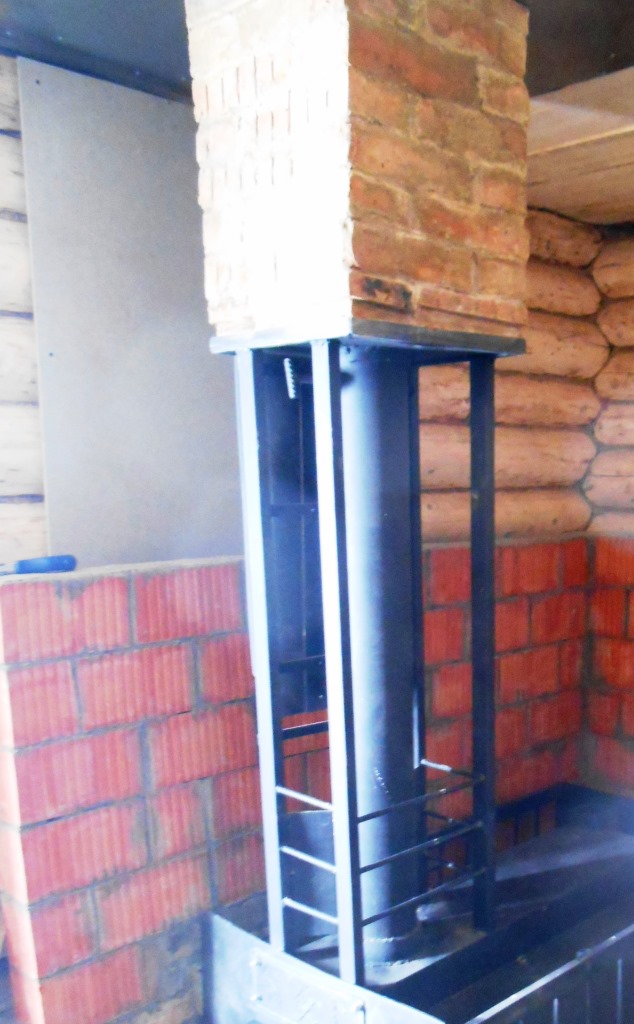

Теперь надо думать какая конструкция удержит вес кирпичной трубы, как в последнем фото...
Положить на печь- сомневаюсь

Смотри: начальный постулат- трубу с самого начала тебе будет необходимо вывесить-тут выбор отсутствует, ну или "до основанья, а затем...", что не стоит.
Во-вторых разобрать свод и 2 стены не трогая выступающие половинки перевязочного кирпича из оставшейся разделки между предбанником и парилкой и экраном стены (надеюсь не на цемент кладку делал?)
В третьих: на мет дымоход либо наварить лист и упереть один в кирпичную трубу, а другим усилить верх тела печи разварив между ними 4 стойки-упора , либо нарастить трубу с листом до среза кирпичной трубы, т.е тебе придется либо наращивать стальную, либо опускать кладку кирпичной, второе эстетичнее, но труднее.
Вот тебе вся пластина поэтапно-более вроде объяснять нечего:

В четвертых вварить в тело топки трубку с шибером и прикрепить гофру для забора воздуха из междуполья- от этого у тебя будет зависеть тепло под ногами.
Если я правильно понял у те:бя выведен заборник уличного воздуха под печь - там ему точно не место. Он должен оказаться у тебя по середине высоты тела печи в углу разделки и экрана стены внутри так , чтобы его не несло под пол, иначе опять тепла на полу не жди.
И последнее: делаешь обкладку с прорезями по двум стенкам, но так, чтобы у нее не оказалось связи с подпольем, т.е ряды до деревянного пола +1 должны быть глухими. Сверху закладываешь камнем и верхний лист и между стойками.
Если чего недопонял выделяй место в тексте-буду рисовать. Могу быть на связи с 09:00 до 17:00 по Москве

[glebomater]

Дима, тебя кто на такое надоумил? Агафонов случаем непричастен?

Агафонов бы ни в жисть такого не насоветовал.

Попариться- не попонтоваться.

Чем тебе не нравится мой вариант? И печь целая и работать будет по другому. Эстетика будет сохранена.

[onozdrachoff]

Чем тебе не нравится мой вариант? И печь целая и работать будет по другому. Эстетика будет сохранена.

Да всем нравится кроме того, что если Дима сейчас пять часов топит, то зимой он полсуток это делать будет. Система как была в пределе разогревом внешней стенки термоса путем накаливания внутренней так и останется, да и стены бани будут холодными..., а значит сама баня плюсом еще и гнить начнет- ей интенсивное излучение нужно, но на правильной волне. Я прав И.М.? И полы ни в жись не нагреются, пока потоки не разведет...КМК

[glebomater]

если Дима сейчас пять часов топит, то зимой он полсуток это делать будет.

нет, он будет топить ее быстрей, потому, что теперь тепло не будет выходить из бани в таких количествах. и кирпич будет прогреваться быстрей немного.Потому. что если долго мучится, что нибудь получится. Заявка была - исправить то, что есть с минимальными переделками. Если ты помнишь, я сразу предложила разобрать две стенки...но Дима сказал. что максимально хочет сохранить, то, что есть. Нравится ему этот саркофаг, дорог сердцу.Он сам должен прийти к такому радикальному решению по разборке.

[onozdrachoff]

Нравится ему этот саркофаг, дорог сердцу.

Всяк сам пипец своему щастью ... Я предложил, вы, И.М. предложили -выбор за Димой. Хочется напомнить притчу про Гордиев Узел...
